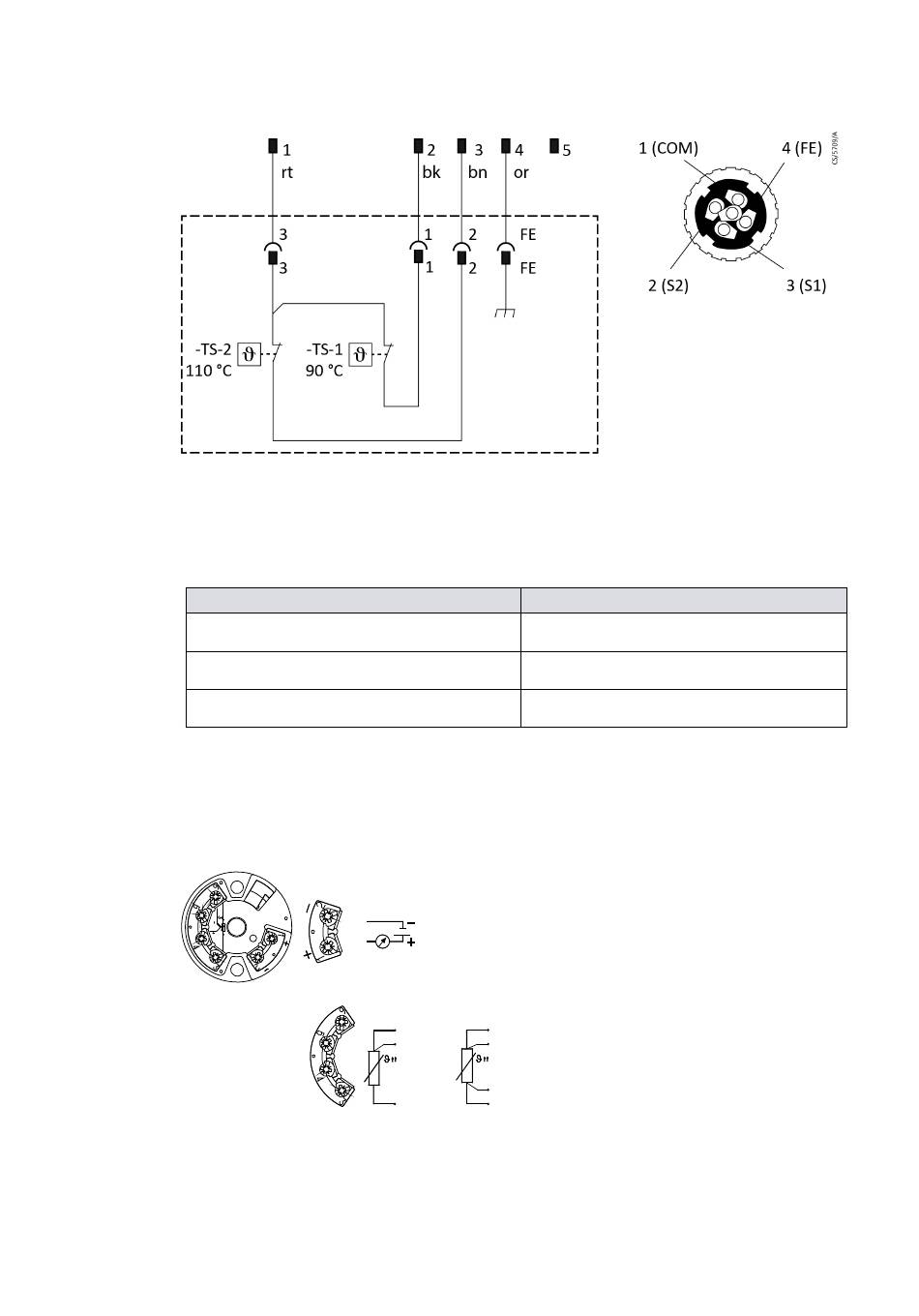

Abbildung 29 Anschluss des Pumpengehäuse-Thermoschutzschalters (Cat2 T3)
*Inklusive Steckerbuchse für Kundenanwendung (Mannschaftsseite)
Schutzschalter so an den Steuerkreis des Pumpenmotors anschließen, dass der
Pumpenmotor angehalten werden kann. Dies muss so konfiguriert werden, dass ein
manueller Reset erforderlich ist.
Schaltpunkt(e)
M12 5-polig (im Lieferumfang enthalten)
90 °C ± 5 K abschaltend
Maximal 48 V DC/AC, 1,0 A
Der Ausgang des Thermoschutzschalters hat zwei Anschlüsse: Einer davon öffnet den
Kreislauf, wenn die Temperatur des Pumpengehäuses über 90 °C liegt. Verwenden Sie
diesen Ausgang, um die Pumpe abzuschalten, wenn sie zu heiß ist.

Abbildung 30 Endress und Hauser Transmitter-Anschluss

Geber in Schutzart Ex ia IIC (TMT82)
▪ Versorgungs- und Ausgangskreislauf: mit Eigensicherheitsschutz EX ia IIC, nur für
die Verbindung mit einem zertifizierten eigensicheren Stromkreis, mit den
folgenden Maximalwerten:
A41801882_E
300767969_001_C4
A41801882_E - Montage
Anschluss
Stecker: GSP3-U1
90 °C: Anschluss 1 und 3
siehe
Spannungsversorgung
Kopftransmitter und
Analogausgang 4 bis 20 mA
oder Feldbusanschluss
2
1
mA
3-Leiter 4-Leiter
RTD RTD
(rot) (rot)
6
6
5 (rot) 5 (rot)
(weiß)
4
(weiß)
(weiß)
3 3
Seite 62
Abbildung: Anschlussschema-1
