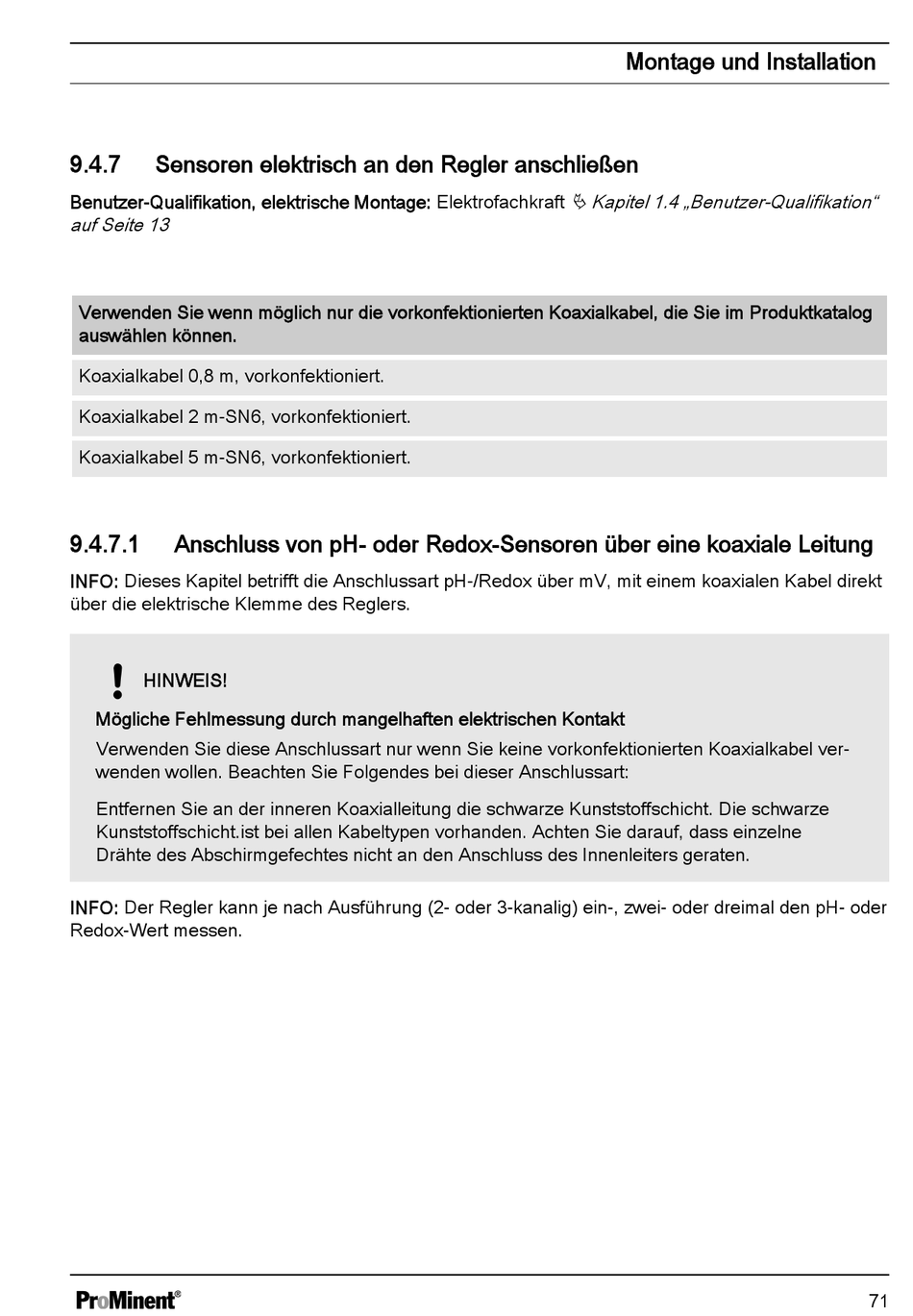

9.4.7 Sensoren elektrisch an den Regler anschließen
Benutzer-Qualifikation, elektrische Montage: Elektrofachkraft
auf Seite 13
Verwenden Sie wenn möglich nur die vorkonfektionierten Koaxialkabel, die Sie im Produktkatalog
auswählen können.
Koaxialkabel 0,8 m, vorkonfektioniert.
Koaxialkabel 2 m-SN6, vorkonfektioniert.
Koaxialkabel 5 m-SN6, vorkonfektioniert.
9.4.7.1 Anschluss von pH- oder Redox-Sensoren über eine koaxiale Leitung
INFO: Dieses Kapitel betrifft die Anschlussart pH-/Redox über mV, mit einem koaxialen Kabel direkt
über die elektrische Klemme des Reglers.
HINWEIS!
Mögliche Fehlmessung durch mangelhaften elektrischen Kontakt
Verwenden Sie diese Anschlussart nur wenn Sie keine vorkonfektionierten Koaxialkabel ver‐
wenden wollen. Beachten Sie Folgendes bei dieser Anschlussart:
Entfernen Sie an der inneren Koaxialleitung die schwarze Kunststoffschicht. Die schwarze
Kunststoffschicht.ist bei allen Kabeltypen vorhanden. Achten Sie darauf, dass einzelne
Drähte des Abschirmgefechtes nicht an den Anschluss des Innenleiters geraten.
INFO: Der Regler kann je nach Ausführung (2- oder 3-kanalig) ein-, zwei- oder dreimal den pH- oder
Redox-Wert messen.
Montage und Installation
Ä Kapitel 1.4 „Benutzer-Qualifikation"
71
