Klemmenplan der Erweiterungsbaugruppe (Kanal 3) mit Belegungs‐
varianten
Normsignal-Ausgang3 0/4-20 mA
Stromquelle
Sensor

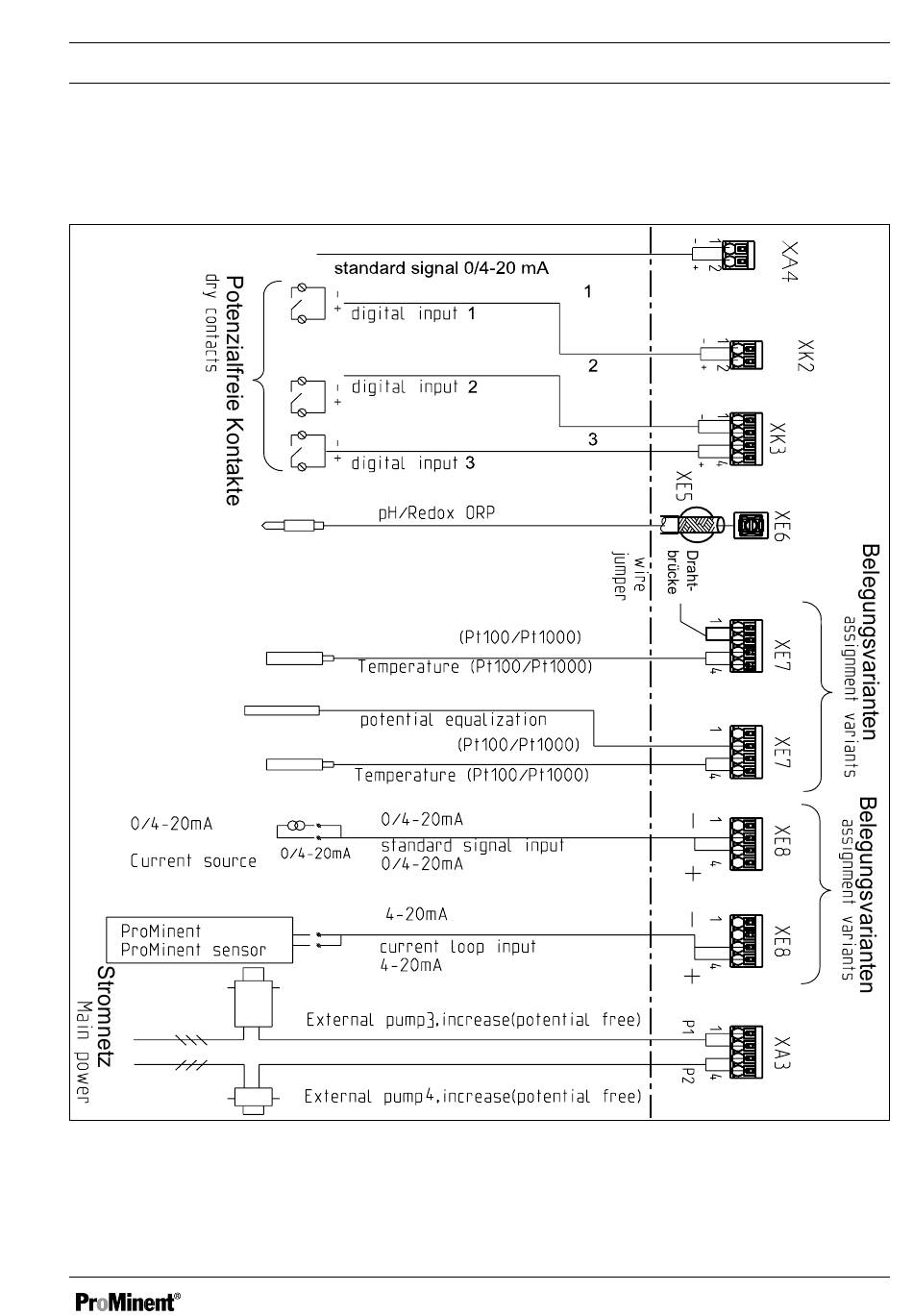

Abb. 20: Klemmenplan der Erweiterungsbaugruppe (Kanal 3) mit Belegungsvarianten (Modul C,
Optional)
Digitaler Kontakteingang
Digitaler Kontakteingang
Digitaler Kontakteingang
Temperatur
Potenzialausgleich
Temperatur
Normsignal-Eingang
2-Leiter-Normsignal-Eingang
Externe Pumpe 3, heben (potenzialfrei)
Externe Pumpe 4, senken (potenzialfrei)
Montage und Installation
