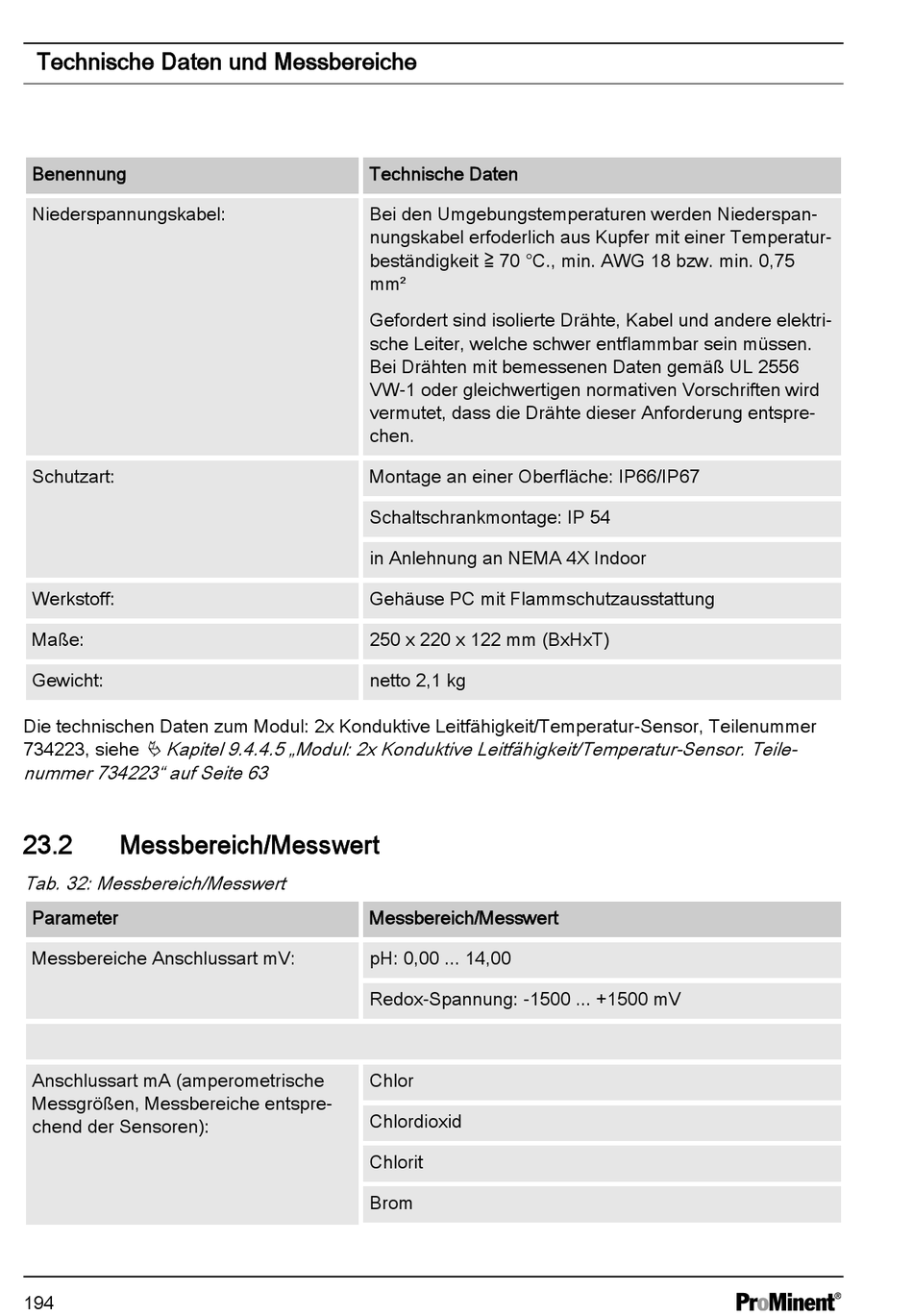

Technische Daten und Messbereiche
Benennung
Niederspannungskabel:
Schutzart:
Werkstoff:
Maße:
Gewicht:
Die technischen Daten zum Modul: 2x Konduktive Leitfähigkeit/Temperatur-Sensor, Teilenummer
Ä Kapitel 9.4.4.5 „Modul: 2x Konduktive Leitfähigkeit/Temperatur-Sensor. Teile‐
734223, siehe
nummer 734223" auf Seite 63
23.2

Messbereich/Messwert

Tab. 32: Messbereich/Messwert
Parameter
Messbereiche Anschlussart mV:
Anschlussart mA (amperometrische
Messgrößen, Messbereiche entspre‐
chend der Sensoren):
194
Technische Daten
Bei den Umgebungstemperaturen werden Niederspan‐
nungskabel erfoderlich aus Kupfer mit einer Temperatur‐
beständigkeit ≧ 70 °C., min. AWG 18 bzw. min. 0,75
mm²
Gefordert sind isolierte Drähte, Kabel und andere elektri‐
sche Leiter, welche schwer entflammbar sein müssen.
Bei Drähten mit bemessenen Daten gemäß UL 2556
VW-1 oder gleichwertigen normativen Vorschriften wird
vermutet, dass die Drähte dieser Anforderung entspre‐
chen.
Montage an einer Oberfläche: IP66/IP67
Schaltschrankmontage: IP 54
in Anlehnung an NEMA 4X Indoor
Gehäuse PC mit Flammschutzausstattung
250 x 220 x 122 mm (BxHxT)
netto 2,1 kg
Messbereich/Messwert
pH: 0,00 ... 14,00
Redox-Spannung: -1500 ... +1500 mV
Chlor
Chlordioxid
Chlorit
Brom
