Schalttafel-Montage
Am Umfang des Gehäuses befindet sich ein 4 mm breiter Vorsprung als Anschlag für die Schalttafel, mit
zusätzlicher umlaufender Nut zur Aufnahme einer Dichtschnur. Bei der Schalttafel-Montage ragt die
gesamte Vorderansicht ca. 35 mm aus der Schalttafel heraus. Die Montage erfolgt von außen in eine dafür
vorgesehene Schalttafelaussparung. Mit dem Befestigungsmaterial kann das Gerät von innen an der
Schalttafel befestigt werden.

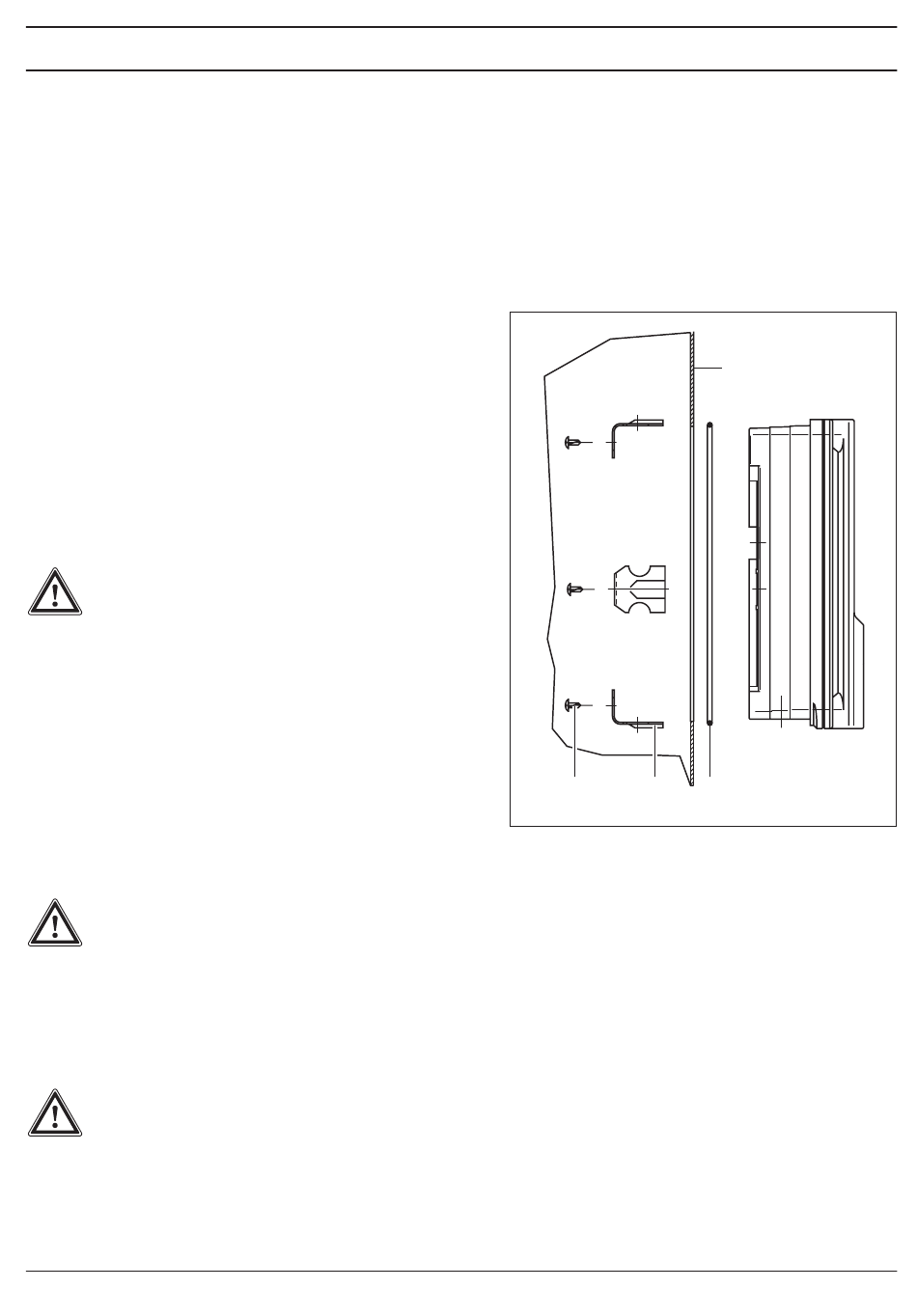

Befestigungsmaterial für Schalttafelmontage:
• Pos. (1) 1 Stck. Dichtschnur d3 Moosgummi
• Pos. (2) 6 Stck. Haltebügel Stahl verzinkt
• Pos. (3) 6 Stck. PT-Schneideschraube verzinkt
Vorgehensweise
Mit Hilfe der beigefügten Stanzschablone zunächst die
exakte Lage des Gerätes an der Schalttafel einrichten.
Nach Möglichkeit sollte diese in Augenhöhe liegen. Da-
bei berücksichtigen, dass für die „Parkstellung" nach
oben noch genügend Freiraum vorhanden ist. Die Ecken
anreißen und bohren. Bohrdurchmesser 12-13 mm.
ACHTUNG
Durch das Fotokopieren der Stanzschablone
können Maßabweichungen eintreten.
Anschließend mit Stanzwerkzeug oder Stichsäge die
Aussparung gemäß Zeichnung anfertigen. Die
Schalttafeldicke sollte 2-3 mm betragen. Vor dem Ein-
setzen des Gerätes in die Aussparung die Rundschnur-
dichtung in die außen umlaufende Nut am Gerät gleich-
mäßig eindrücken. Der Regler kann dann von hinten ggf.
durch eine zweite Person mit den Haltebügeln und den
Schrauben mit der Schalttafel verspannt werden.
4.3

Installation elektrisch

WARNUNG
• Litzen in einem Abstand von 30 mm von den Klemmen mit Kabelbinder zusammenbinden!
Litzen, auf denen Netzspannung liegt, dürfen keine Niederspannungsklemmen berühren,
wenn sie sich im Fehlerfall lösen!
Die Anschlüsse entnehmen Sie den Klemmenanschluss-Plänen (siehe S. 65, 66, 67).
4.3.1

Installation elektrisch Cool-Control D (Schalttafeleinbau)

WARNUNG
• Der elektrische Anschluss des Gerätes darf nur nach Montage in der Schalttafel erfolgen!
• Die Netzspannung muss beim Herausziehen mit den Anschlussleitungen abgeschaltet
sein!
ProMinent ®
Montieren / Installieren
Schalttafel
3 2 1
D1C1(W) 004 D
