Montage und Installation
9.4.4.2.3
Klemmenplan mit RC-Schutzbeschaltung (Optional)
RC-Schutzbeschaltung
Extern
Netzspannung
A1180

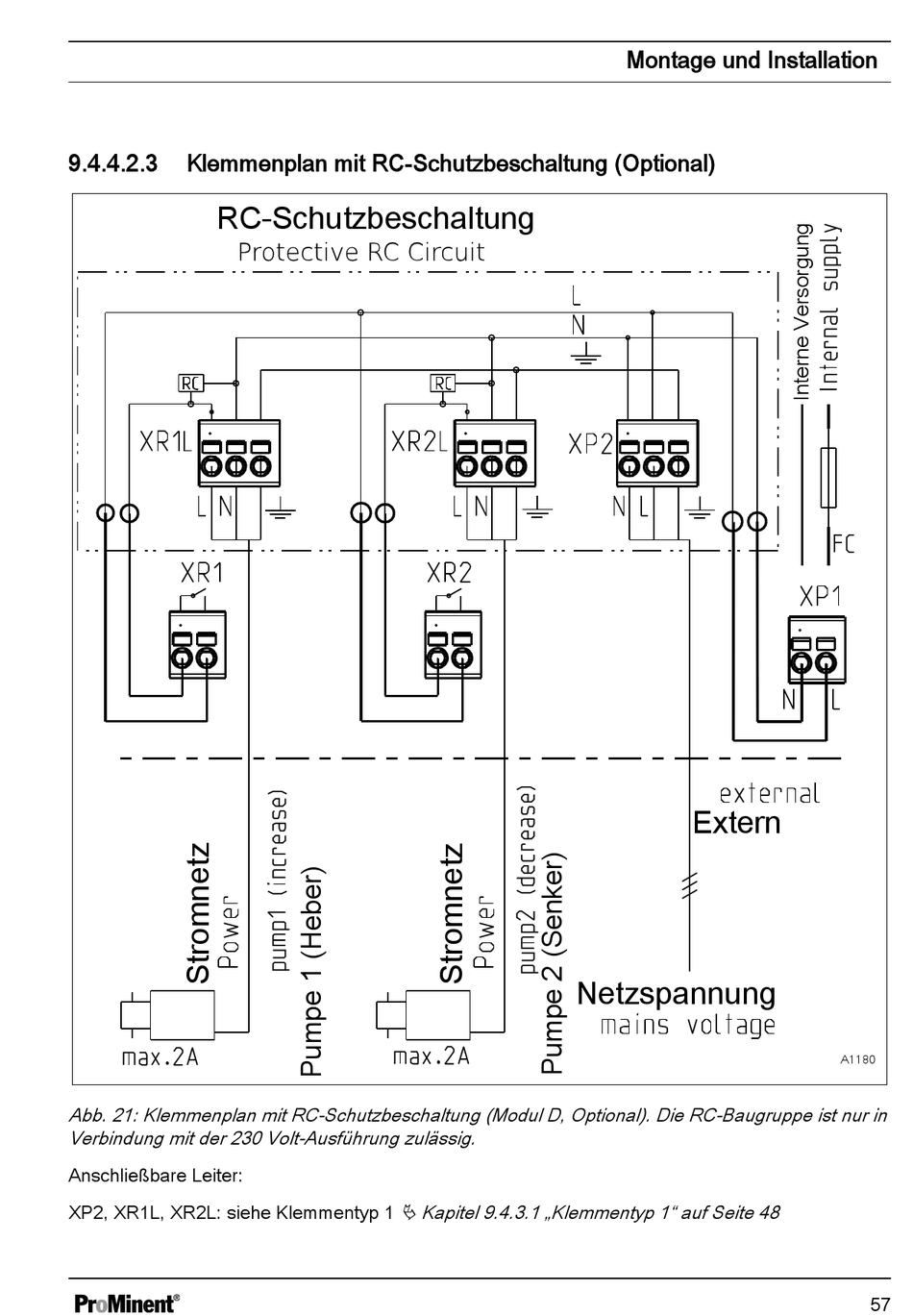

Abb. 21: Klemmenplan mit RC-Schutzbeschaltung (Modul D, Optional). Die RC-Baugruppe ist nur in
Verbindung mit der 230 Volt-Ausführung zulässig.
Anschließbare Leiter:
Ä Kapitel 9.4.3.1 „Klemmentyp 1" auf Seite 48
XP2, XR1L, XR2L: siehe Klemmentyp 1
57
