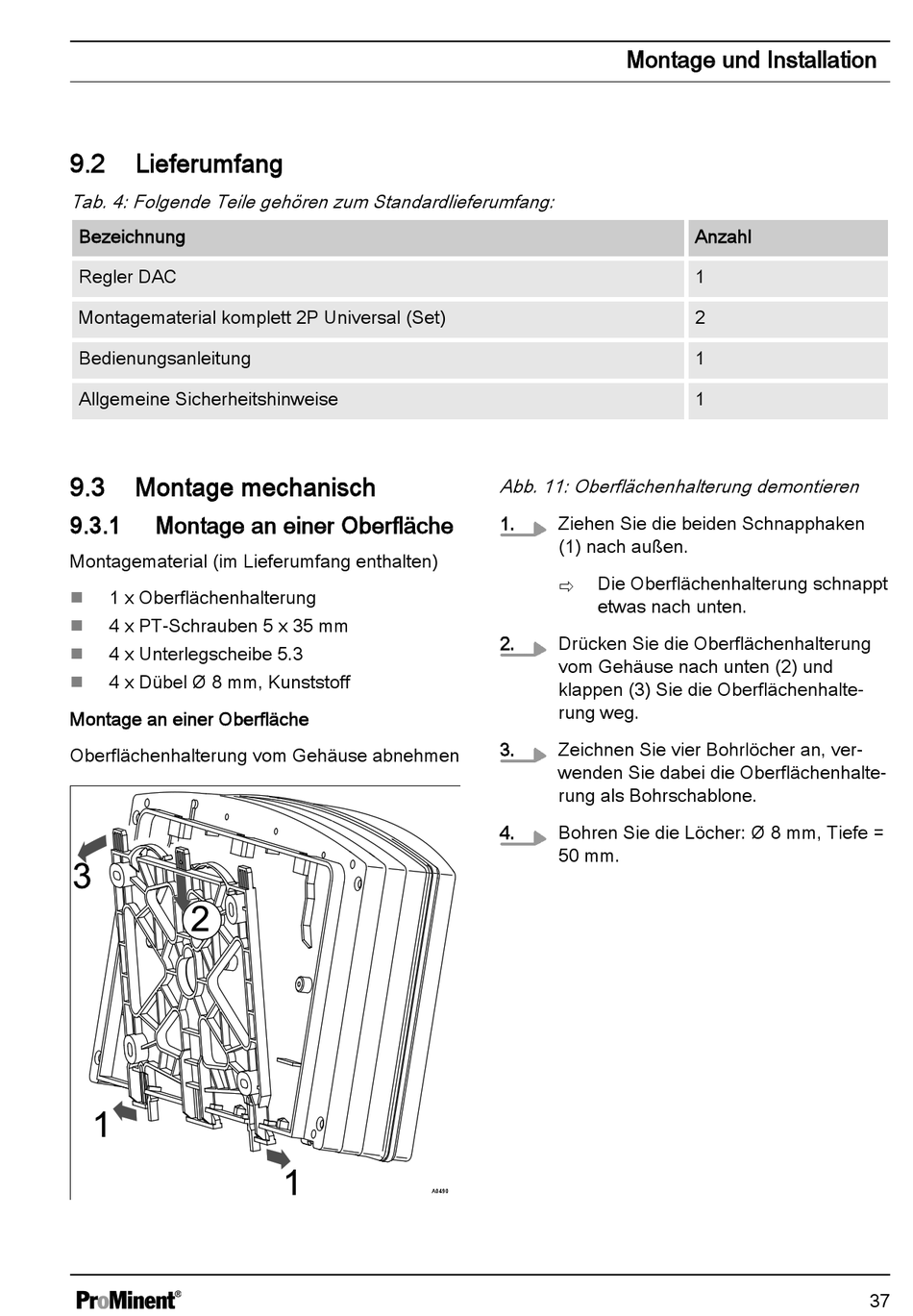

9.2

Lieferumfang

Tab. 4: Folgende Teile gehören zum Standardlieferumfang:
Bezeichnung
Regler DAC
Montagematerial komplett 2P Universal (Set)
Bedienungsanleitung
Allgemeine Sicherheitshinweise
9.3

Montage mechanisch

9.3.1 Montage an einer Oberfläche
Montagematerial (im Lieferumfang enthalten)
1 x Oberflächenhalterung
n
4 x PT-Schrauben 5 x 35 mm
n
4 x Unterlegscheibe 5.3
n
4 x Dübel Ø 8 mm, Kunststoff
n
Montage an einer Oberfläche
Oberflächenhalterung vom Gehäuse abnehmen
Abb. 11: Oberflächenhalterung demontieren
1. Ziehen Sie die beiden Schnapphaken
(1) nach außen.
Die Oberflächenhalterung schnappt
ð
etwas nach unten.
2. Drücken Sie die Oberflächenhalterung
vom Gehäuse nach unten (2) und
klappen (3) Sie die Oberflächenhalte‐
rung weg.
3. Zeichnen Sie vier Bohrlöcher an, ver‐
wenden Sie dabei die Oberflächenhalte‐
rung als Bohrschablone.
4. Bohren Sie die Löcher: Ø 8 mm, Tiefe =
50 mm.
A0490
Montage und Installation
Anzahl
1
2
1
1
37
