Montage und Installation
9.4.4.4 Modul: 2x mV-Eingang/Temperatur-Eingang. Teilenummer 734131
Optional:
SN6-Anschlussbuchse

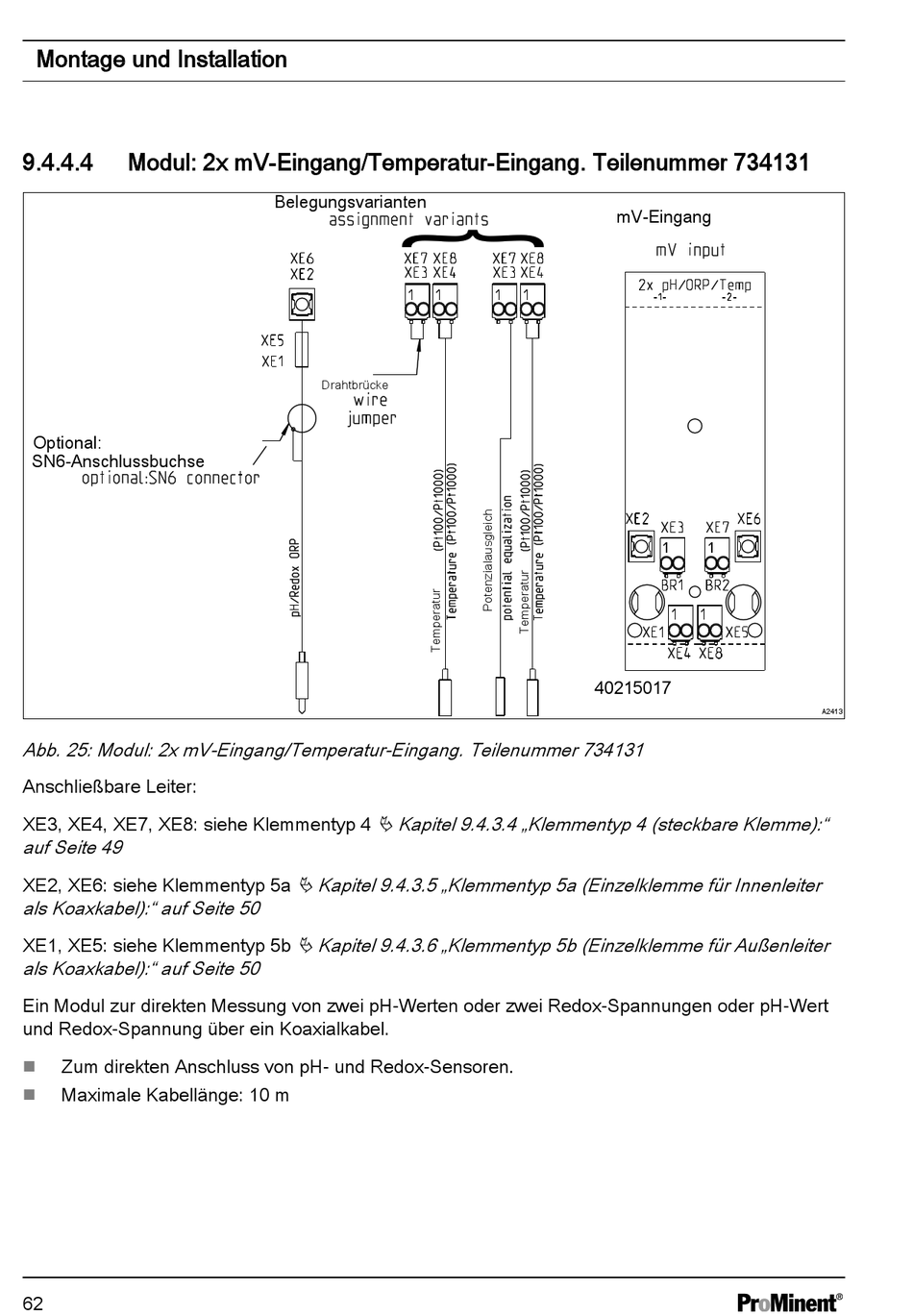

Abb. 25: Modul: 2x mV-Eingang/Temperatur-Eingang. Teilenummer 734131
Anschließbare Leiter:
XE3, XE4, XE7, XE8: siehe Klemmentyp 4
auf Seite 49
XE2, XE6: siehe Klemmentyp 5a
als Koaxkabel):" auf Seite 50
XE1, XE5: siehe Klemmentyp 5b
als Koaxkabel):" auf Seite 50
Ein Modul zur direkten Messung von zwei pH-Werten oder zwei Redox-Spannungen oder pH-Wert
und Redox-Spannung über ein Koaxialkabel.
Zum direkten Anschluss von pH- und Redox-Sensoren.
n
Maximale Kabellänge: 10 m
n
62
Belegungsvarianten
Drahtbrücke
Ä Kapitel 9.4.3.4 „Klemmentyp 4 (steckbare Klemme):"
Ä Kapitel 9.4.3.5 „Klemmentyp 5a (Einzelklemme für Innenleiter
Ä Kapitel 9.4.3.6 „Klemmentyp 5b (Einzelklemme für Außenleiter
mV-Eingang
40215017
A2413
