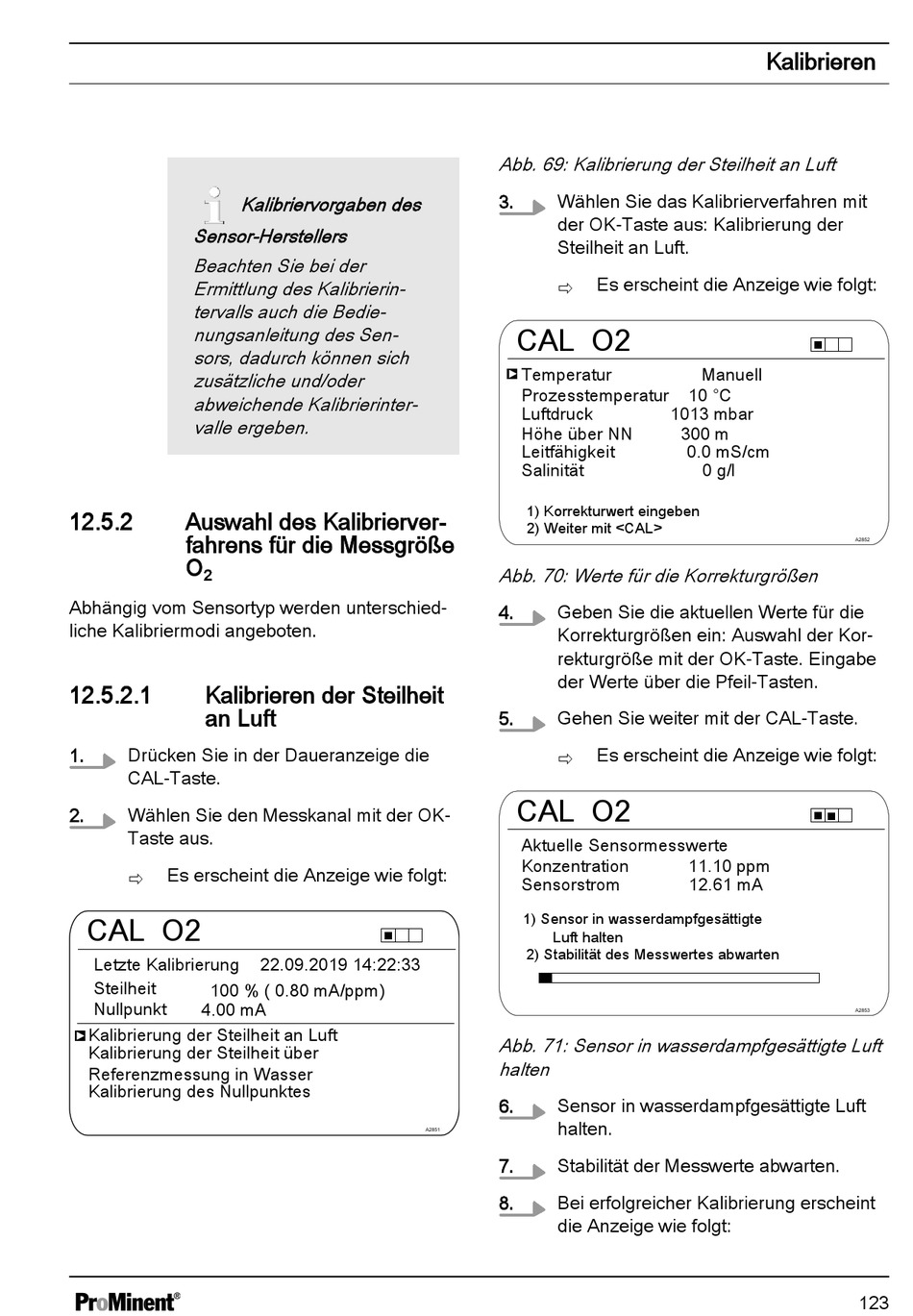

Kalibriervorgaben des
Sensor-Herstellers
Beachten Sie bei der
Ermittlung des Kalibrierin‐
tervalls auch die Bedie‐
nungsanleitung des Sen‐
sors, dadurch können sich
zusätzliche und/oder
abweichende Kalibrierinter‐
valle ergeben.
12.5.2 Auswahl des Kalibrierver‐
fahrens für die Messgröße
O
2
Abhängig vom Sensortyp werden unterschied‐
liche Kalibriermodi angeboten.
12.5.2.1 Kalibrieren der Steilheit
an Luft
1. Drücken Sie in der Daueranzeige die
CAL-Taste.
2. Wählen Sie den Messkanal mit der OK-
Taste aus.
Es erscheint die Anzeige wie folgt:
ð
CAL O2
Letzte Kalibrierung
Steilheit
100 % ( 0.80 mA/ppm)
Nullpunkt
4.00 mA
Kalibrierung der Steilheit an Luft
Kalibrierung der Steilheit über
Referenzmessung in Wasser
Kalibrierung des Nullpunktes
22.09.2019 14:22:33
A2851
Abb. 69: Kalibrierung der Steilheit an Luft
3. Wählen Sie das Kalibrierverfahren mit
der OK-Taste aus: Kalibrierung der
Steilheit an Luft.
Es erscheint die Anzeige wie folgt:
ð
CAL O2
Temperatur
Prozesstemperatur
Luftdruck 1013 mbar
Höhe über NN
Leitfähigkeit
Salinität
1) Korrekturwert eingeben
2) Weiter mit <CAL>
Abb. 70: Werte für die Korrekturgrößen
4. Geben Sie die aktuellen Werte für die
Korrekturgrößen ein: Auswahl der Kor‐
rekturgröße mit der OK-Taste. Eingabe
der Werte über die Pfeil-Tasten.
5. Gehen Sie weiter mit der CAL-Taste.
Es erscheint die Anzeige wie folgt:
ð
CAL O2
Aktuelle Sensormesswerte
Konzentration
Sensorstrom
1) Sensor in wasserdampfgesättigte
Luft halten
2) Stabilität des Messwertes abwarten
Abb. 71: Sensor in wasserdampfgesättigte Luft
halten
6. Sensor in wasserdampfgesättigte Luft
halten.
7. Stabilität der Messwerte abwarten.
8. Bei erfolgreicher Kalibrierung erscheint
die Anzeige wie folgt:
Kalibrieren
Manuell
10 °C
300 m
0.0 mS/cm
0 g/l
11.10 ppm
12.61 mA
A2852
A2853
123
