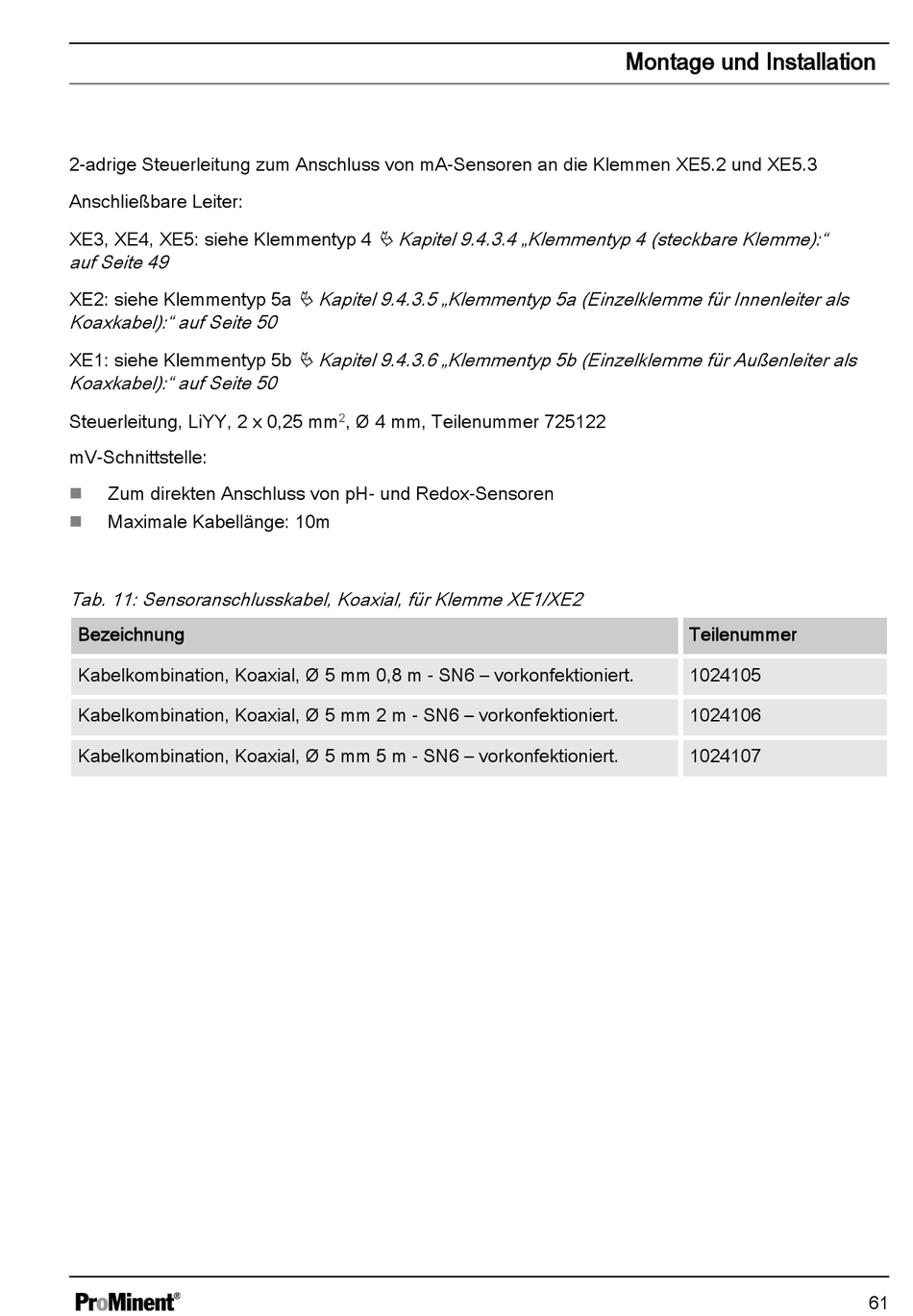

2-adrige Steuerleitung zum Anschluss von mA-Sensoren an die Klemmen XE5.2 und XE5.3
Anschließbare Leiter:
XE3, XE4, XE5: siehe Klemmentyp 4
auf Seite 49
XE2: siehe Klemmentyp 5a
Koaxkabel):" auf Seite 50
XE1: siehe Klemmentyp 5b
Koaxkabel):" auf Seite 50
Steuerleitung, LiYY, 2 x 0,25 mm
mV-Schnittstelle:
Zum direkten Anschluss von pH- und Redox-Sensoren
n
Maximale Kabellänge: 10m
n
Tab. 11: Sensoranschlusskabel, Koaxial, für Klemme XE1/XE2
Bezeichnung
Kabelkombination, Koaxial, Ø 5 mm 0,8 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 2 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 5 m - SN6 – vorkonfektioniert.
Ä Kapitel 9.4.3.4 „Klemmentyp 4 (steckbare Klemme):"
Ä Kapitel 9.4.3.5 „Klemmentyp 5a (Einzelklemme für Innenleiter als
Ä Kapitel 9.4.3.6 „Klemmentyp 5b (Einzelklemme für Außenleiter als
2 , Ø 4 mm, Teilenummer 725122
Montage und Installation
Teilenummer
1024105
1024106
1024107
