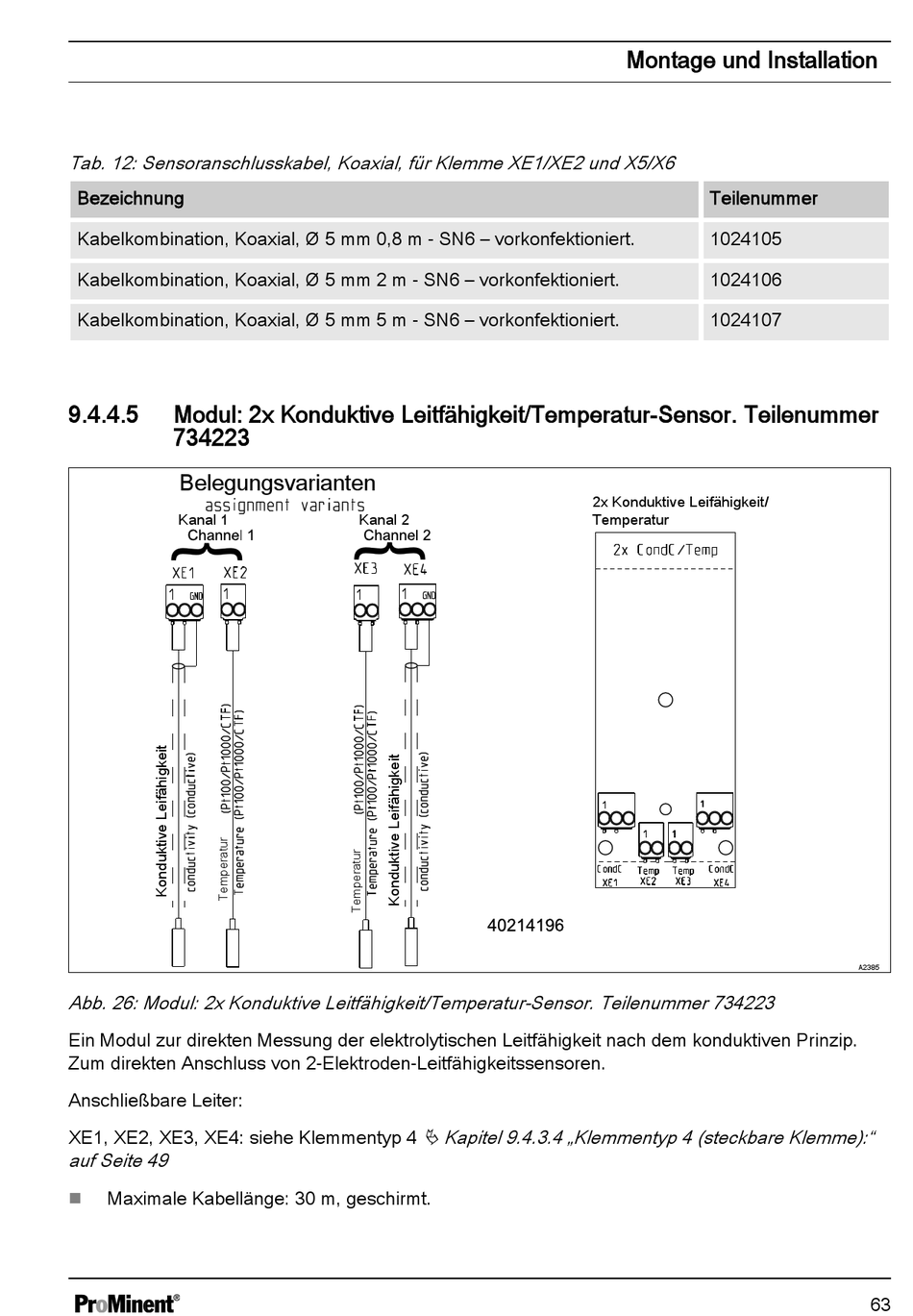

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 63

Tab. 12: Sensoranschlusskabel, Koaxial, für Klemme XE1/XE2 und X5/X6
Bezeichnung
Kabelkombination, Koaxial, Ø 5 mm 0,8 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 2 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 5 m - SN6 – vorkonfektioniert.
9.4.4.5 Modul: 2x Konduktive Leitfähigkeit/Temperatur-Sensor. Teilenummer
734223
Belegungsvarianten
Kanal 1
Abb. 26: Modul: 2x Konduktive Leitfähigkeit/Temperatur-Sensor. Teilenummer 734223
Ein Modul zur direkten Messung der elektrolytischen Leitfähigkeit nach dem konduktiven Prinzip.
Zum direkten Anschluss von 2-Elektroden-Leitfähigkeitssensoren.
Anschließbare Leiter:
XE1, XE2, XE3, XE4: siehe Klemmentyp 4
auf Seite 49
Maximale Kabellänge: 30 m, geschirmt.
n
Kanal 2
Ä Kapitel 9.4.3.4 „Klemmentyp 4 (steckbare Klemme):"
Montage und Installation
Teilenummer
1024105
1024106
1024107
2x Konduktive Leifähigkeit/
Temperatur
A2385
63
