Kalibrieren

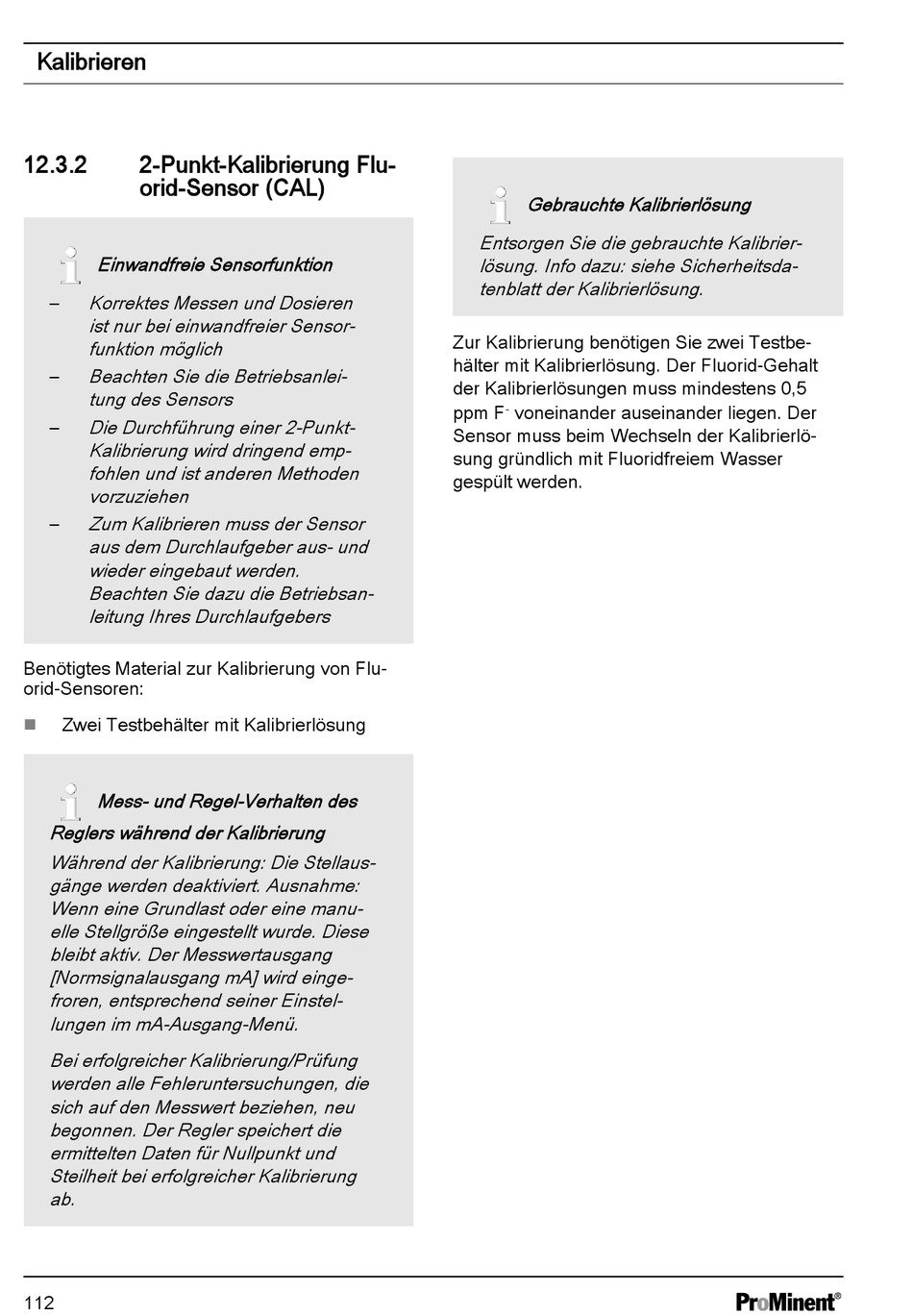

12.3.2 2-Punkt-Kalibrierung Flu‐
orid-Sensor (CAL)
Einwandfreie Sensorfunktion
Korrektes Messen und Dosieren
–
ist nur bei einwandfreier Sensor‐
funktion möglich
Beachten Sie die Betriebsanlei‐
–
tung des Sensors
Die Durchführung einer 2-Punkt-
–
Kalibrierung wird dringend emp‐
fohlen und ist anderen Methoden
vorzuziehen
Zum Kalibrieren muss der Sensor
–
aus dem Durchlaufgeber aus- und
wieder eingebaut werden.
Beachten Sie dazu die Betriebsan‐
leitung Ihres Durchlaufgebers
Benötigtes Material zur Kalibrierung von Flu‐
orid-Sensoren:
Zwei Testbehälter mit Kalibrierlösung
n
Mess- und Regel-Verhalten des
Reglers während der Kalibrierung
Während der Kalibrierung: Die Stellaus‐
gänge werden deaktiviert. Ausnahme:
Wenn eine Grundlast oder eine manu‐
elle Stellgröße eingestellt wurde. Diese
bleibt aktiv. Der Messwertausgang
[Normsignalausgang mA] wird einge‐
froren, entsprechend seiner Einstel‐
lungen im mA-Ausgang-Menü.
Bei erfolgreicher Kalibrierung/Prüfung
werden alle Fehleruntersuchungen, die
sich auf den Messwert beziehen, neu
begonnen. Der Regler speichert die
ermittelten Daten für Nullpunkt und
Steilheit bei erfolgreicher Kalibrierung
ab.
112
Gebrauchte Kalibrierlösung
Entsorgen Sie die gebrauchte Kalibrier‐
lösung. Info dazu: siehe Sicherheitsda‐
tenblatt der Kalibrierlösung.
Zur Kalibrierung benötigen Sie zwei Testbe‐
hälter mit Kalibrierlösung. Der Fluorid-Gehalt
der Kalibrierlösungen muss mindestens 0,5
ppm F - voneinander auseinander liegen. Der
Sensor muss beim Wechseln der Kalibrierlö‐
sung gründlich mit Fluoridfreiem Wasser
gespült werden.
