9.4.4.2

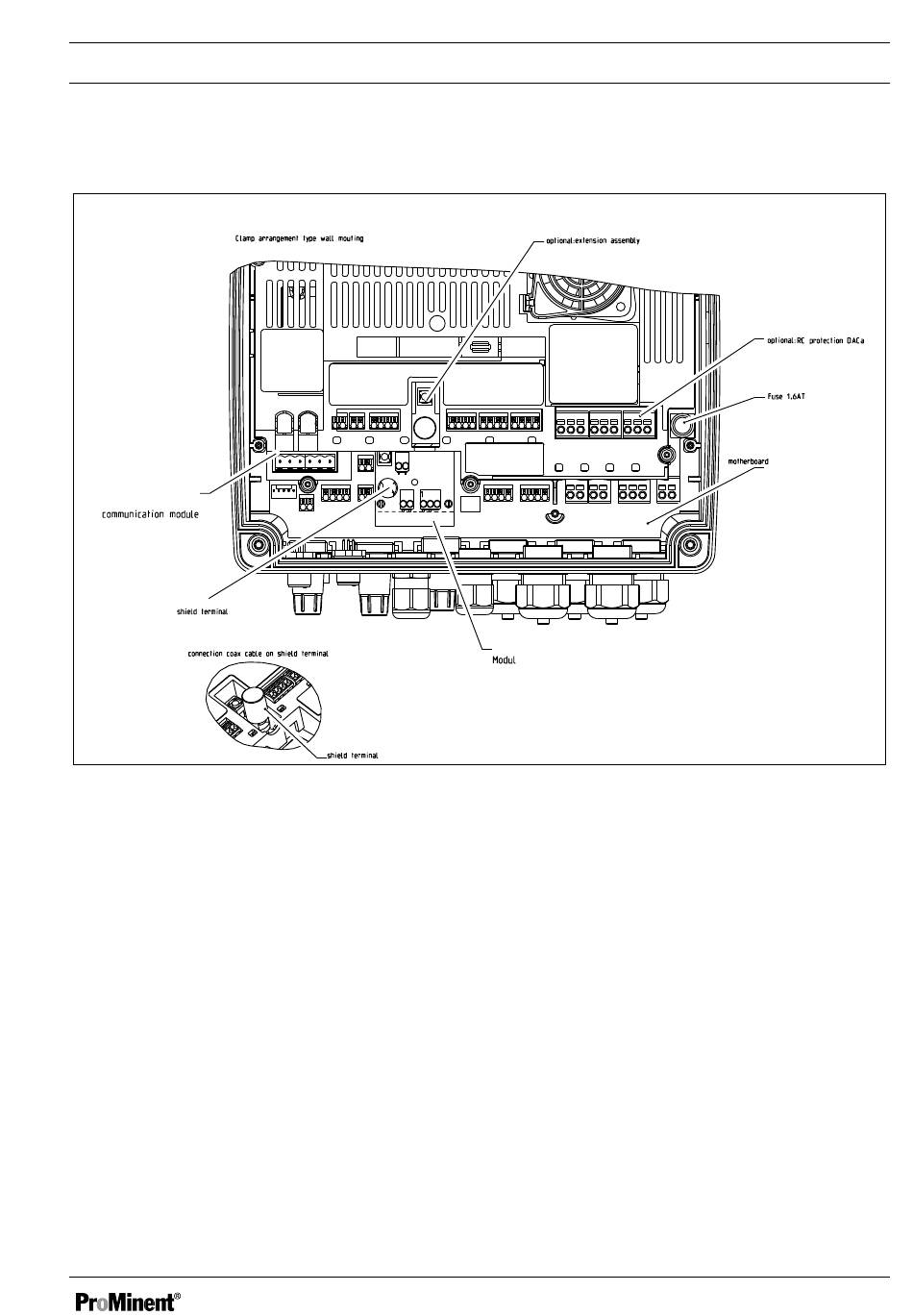

Klemmenanordnung

Klemmenanordnung Ausführung Wandgerät
optional:
Kommunikatonsmodul
Schirmklemme
Anschluss des Koaxialkabels an die Schirmklemme
Abb. 18: Klemmenanordnung
9.4.4.2.1

Klemmenplan Basisbaugruppe (Kanal 1/2) mit Belegungsvarianten

Basisbaugruppe Kanal 1 und 2, es darf nur eine Hauptmessgröße, z. B. Chlor-Sensor an einer Bau‐
gruppe angeschlossen werden. Der Gelöst-Sauerstoffsensor Typ DO3 kann nicht auf der Erweite‐
rungsbaugruppe sondern nur auf der Basisbaugruppe angeschlossen werden
Schirmklemme
Montage und Installation
optional: Erweiterungsbaugruppe
Messeingang
optional:
RC-Schutzbeschaltung
Sicherung
Basisbaugruppe
A2464
