Montage und Installation
9.4.4.2.4 Klemmenplan der DAC-"Kommunikationsbaugruppe"
Kommunikation
extern

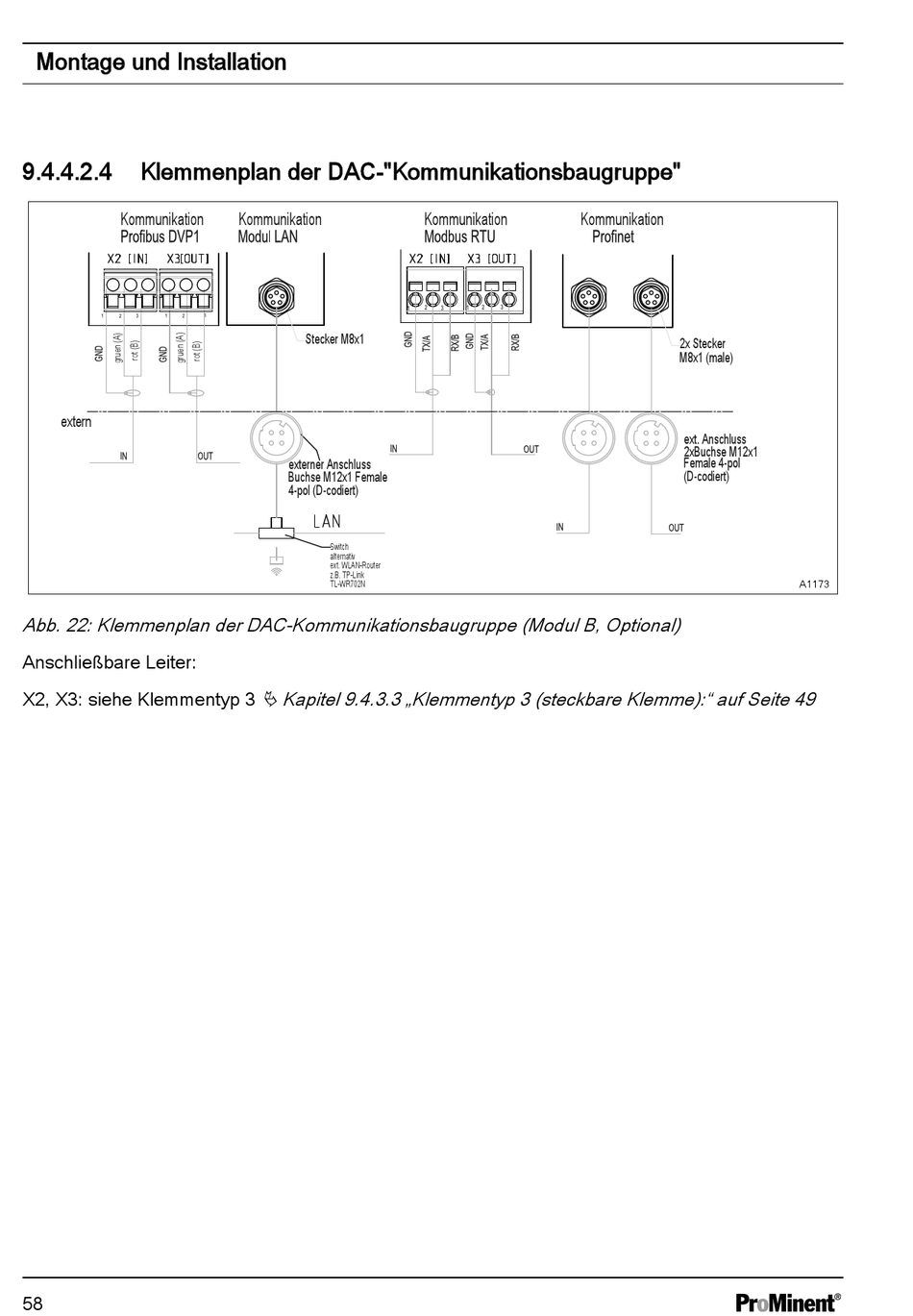

Abb. 22: Klemmenplan der DAC-Kommunikationsbaugruppe (Modul B, Optional)
Anschließbare Leiter:
X2, X3: siehe Klemmentyp 3
58
Kommunikation
Stecker M8x1
externer Anschluss
Buchse M12x1 Female
4-pol (D-codiert)
Switch
alternativ
ext. WLAN-Router
z.B. TP-Link
TL-WR702N
Ä Kapitel 9.4.3.3 „Klemmentyp 3 (steckbare Klemme):" auf Seite 49
Kommunikation Kommunikation
2x Stecker
M8x1 (male)
ext. Anschluss
2xBuchse M12x1
Female 4-pol
(D-codiert)
A1173
