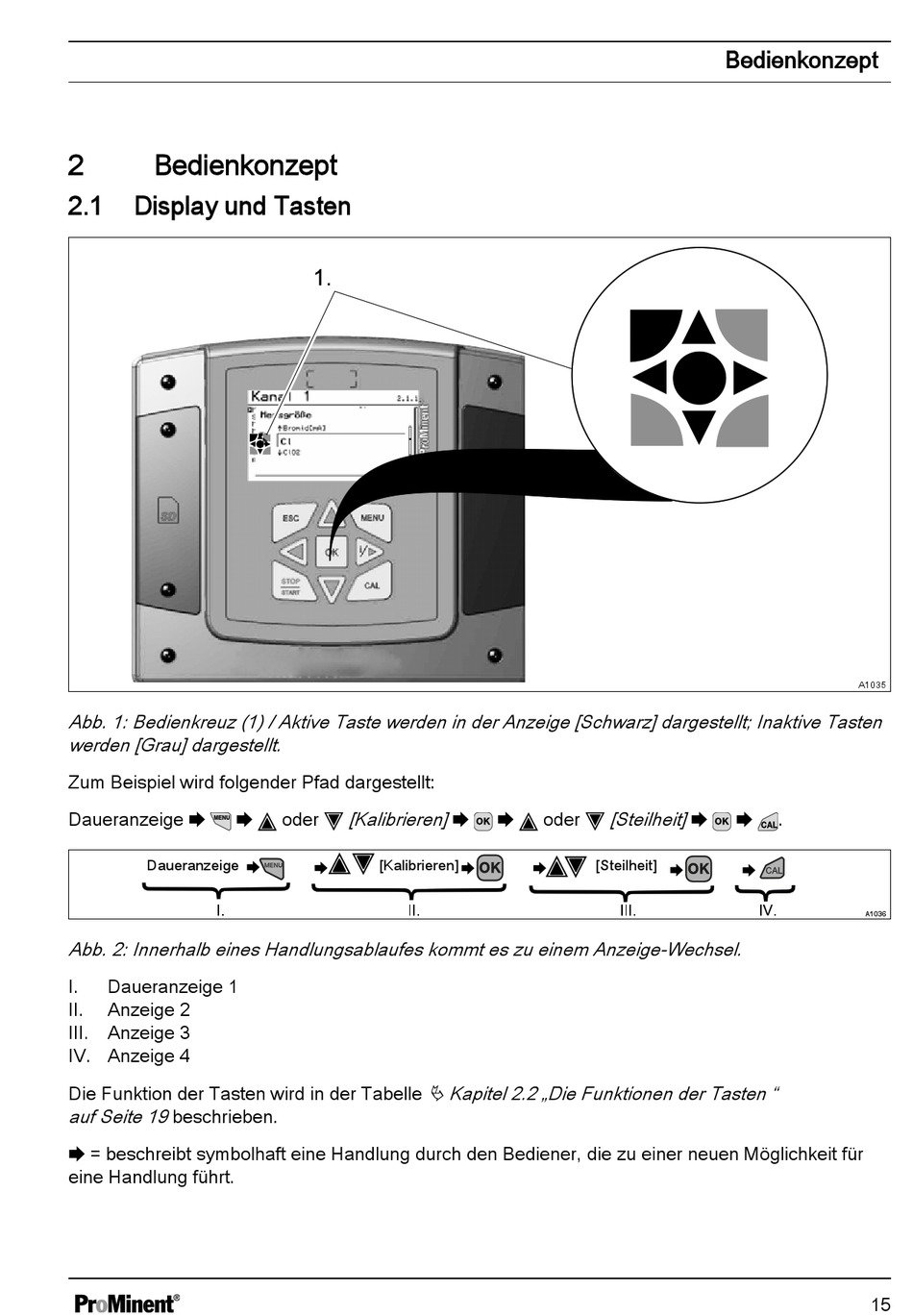

Bedienkonzept

2.1

Display und Tasten

Abb. 1: Bedienkreuz (1) / Aktive Taste werden in der Anzeige [Schwarz] dargestellt; Inaktive Tasten
werden [Grau] dargestellt.
Zum Beispiel wird folgender Pfad dargestellt:
Daueranzeige ➨ ➨
Daueranzeige
Abb. 2: Innerhalb eines Handlungsablaufes kommt es zu einem Anzeige-Wechsel.
I. Daueranzeige 1
II. Anzeige 2
III. Anzeige 3
IV. Anzeige 4
Die Funktion der Tasten wird in der Tabelle
auf Seite 19 beschrieben.
➨ = beschreibt symbolhaft eine Handlung durch den Bediener, die zu einer neuen Möglichkeit für
eine Handlung führt.
1.
[Kalibrieren] ➨
oder
[Kalibrieren]
Ä Kapitel 2.2 „Die Funktionen der Tasten "
[Steilheit] ➨
➨ oder
[Steilheit]
Bedienkonzept
A1035
➨ .
A1036
