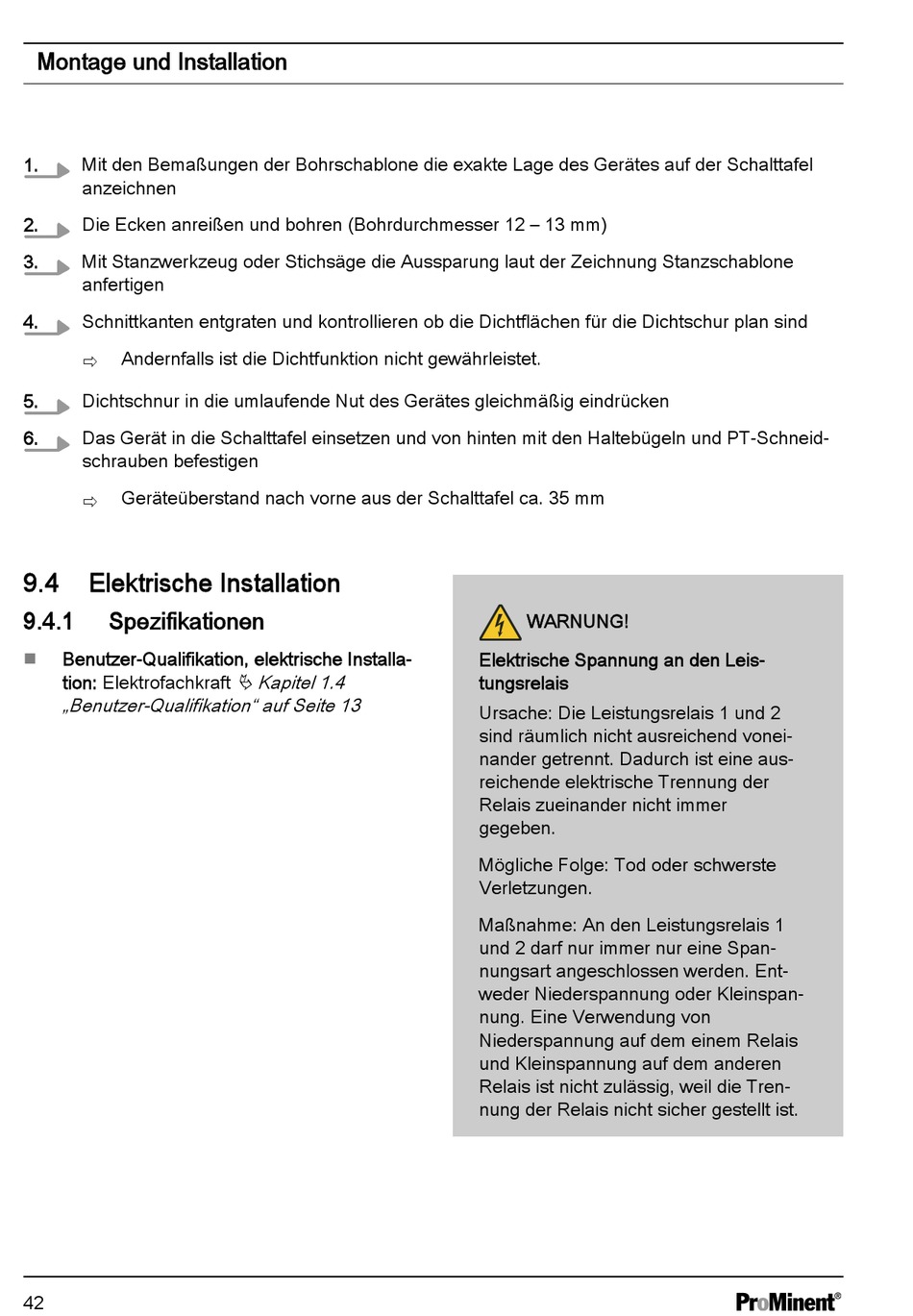

Montage und Installation
1.
Mit den Bemaßungen der Bohrschablone die exakte Lage des Gerätes auf der Schalttafel
anzeichnen
2.
Die Ecken anreißen und bohren (Bohrdurchmesser 12 – 13 mm)
3.
Mit Stanzwerkzeug oder Stichsäge die Aussparung laut der Zeichnung Stanzschablone
anfertigen
4.
Schnittkanten entgraten und kontrollieren ob die Dichtflächen für die Dichtschur plan sind
Andernfalls ist die Dichtfunktion nicht gewährleistet.
ð
5.
Dichtschnur in die umlaufende Nut des Gerätes gleichmäßig eindrücken
6.
Das Gerät in die Schalttafel einsetzen und von hinten mit den Haltebügeln und PT-Schneid‐
schrauben befestigen
Geräteüberstand nach vorne aus der Schalttafel ca. 35 mm
ð
9.4
Elektrische Installation
9.4.1
Spezifikationen
Benutzer-Qualifikation, elektrische Installa‐
n
tion: Elektrofachkraft
„Benutzer-Qualifikation" auf Seite 13
42
Ä Kapitel 1.4
WARNUNG!
Elektrische Spannung an den Leis‐
tungsrelais
Ursache: Die Leistungsrelais 1 und 2
sind räumlich nicht ausreichend vonei‐
nander getrennt. Dadurch ist eine aus‐
reichende elektrische Trennung der
Relais zueinander nicht immer
gegeben.
Mögliche Folge: Tod oder schwerste
Verletzungen.
Maßnahme: An den Leistungsrelais 1
und 2 darf nur immer nur eine Span‐
nungsart angeschlossen werden. Ent‐
weder Niederspannung oder Kleinspan‐
nung. Eine Verwendung von
Niederspannung auf dem einem Relais
und Kleinspannung auf dem anderen
Relais ist nicht zulässig, weil die Tren‐
nung der Relais nicht sicher gestellt ist.
