12.9

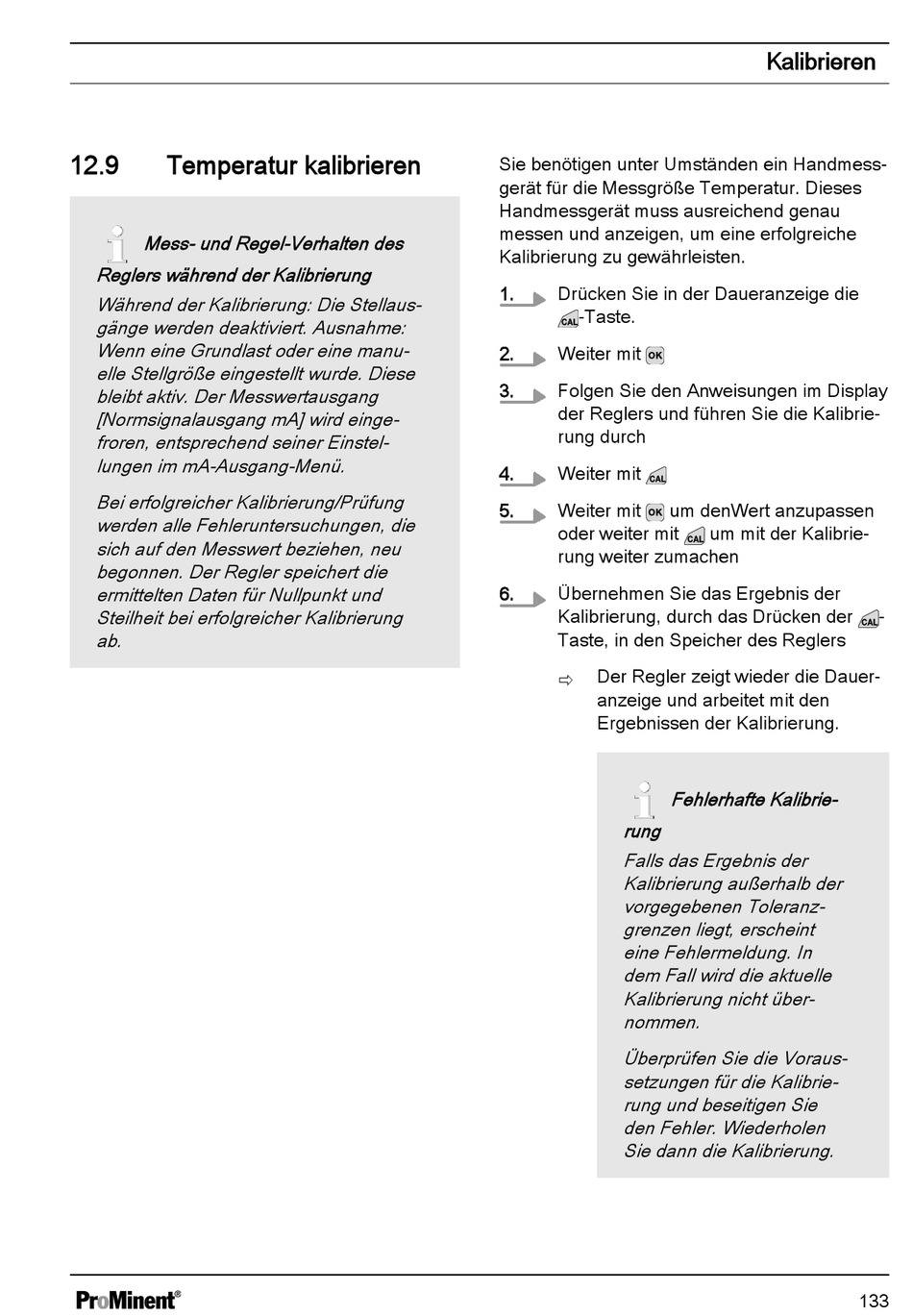

Temperatur kalibrieren

Mess- und Regel-Verhalten des
Reglers während der Kalibrierung
Während der Kalibrierung: Die Stellaus‐
gänge werden deaktiviert. Ausnahme:
Wenn eine Grundlast oder eine manu‐
elle Stellgröße eingestellt wurde. Diese
bleibt aktiv. Der Messwertausgang
[Normsignalausgang mA] wird einge‐
froren, entsprechend seiner Einstel‐
lungen im mA-Ausgang-Menü.
Bei erfolgreicher Kalibrierung/Prüfung
werden alle Fehleruntersuchungen, die
sich auf den Messwert beziehen, neu
begonnen. Der Regler speichert die
ermittelten Daten für Nullpunkt und
Steilheit bei erfolgreicher Kalibrierung
ab.
Sie benötigen unter Umständen ein Handmess‐
gerät für die Messgröße Temperatur. Dieses
Handmessgerät muss ausreichend genau
messen und anzeigen, um eine erfolgreiche
Kalibrierung zu gewährleisten.
1.
Drücken Sie in der Daueranzeige die
-Taste.
2.
Weiter mit
3.
Folgen Sie den Anweisungen im Display
der Reglers und führen Sie die Kalibrie‐
rung durch
4.
Weiter mit
5.
Weiter mit
um denWert anzupassen
oder weiter mit
rung weiter zumachen
6.
Übernehmen Sie das Ergebnis der
Kalibrierung, durch das Drücken der
Taste, in den Speicher des Reglers
Der Regler zeigt wieder die Dauer‐
ð
anzeige und arbeitet mit den
Ergebnissen der Kalibrierung.
Fehlerhafte Kalibrie‐
rung
Falls das Ergebnis der
Kalibrierung außerhalb der
vorgegebenen Toleranz‐
grenzen liegt, erscheint
eine Fehlermeldung. In
dem Fall wird die aktuelle
Kalibrierung nicht über‐
nommen.
Überprüfen Sie die Voraus‐
setzungen für die Kalibrie‐
rung und beseitigen Sie
den Fehler. Wiederholen
Sie dann die Kalibrierung.
Kalibrieren
um mit der Kalibrie‐
-
133
