9.4.6
Das Schalten von induktiven
Lasten
Wenn Sie an ein Relais Ihres Reglers
eine induktive Last, also einen Verbrau‐
cher der eine Spule (z.B. Motorpumpe
alpha) verwendet, anschließen, dann
müssen Sie Ihren Regler mit einer
Schutzbeschaltung absichern. Fragen
Sie im Zweifelsfall eine Elektrofachkraft
um Rat.
Die Schutzbeschaltung mittels RC-Glied ist
eine einfache, aber dennoch sehr wirksame
Schaltung. Diese Schaltung wird auch als
Snubber oder als Boucherot-Glied bezeichnet.
Sie wird überwiegend zum Schutz von Schalt‐
kontakten verwendet.
Die Reihenschaltung von Widerstand und Kon‐
densator bewirkt beim Abschaltvorgang, dass
der Strom in einer gedämpften Schwingung
ausklingen kann.
Beim Einschaltvorgang dient der Widerstand
außerdem als Strombegrenzung für den Lade‐
vorgang des Kondensators. Die Schutzbeschal‐
tung mittels RC-Glied ist sehr gut geeignet für
Wechselspannung.
Der Widerstand R des RC-Gliedes wird dabei
entsprechend der folgenden Formel dimensi‐
oniert:
R=U/I
L
(U= Spannung über der Last // I
strom)
Einheiten: R = Ohm; U = Volt; I
= µF
Der Abschaltvorgang lässt sich mittels eines
Oszillogramms ermitteln und dokumentieren.
Die Spannungsspitze am Schaltkontakt ist
abhängig von der gewählten RC-Kombination.

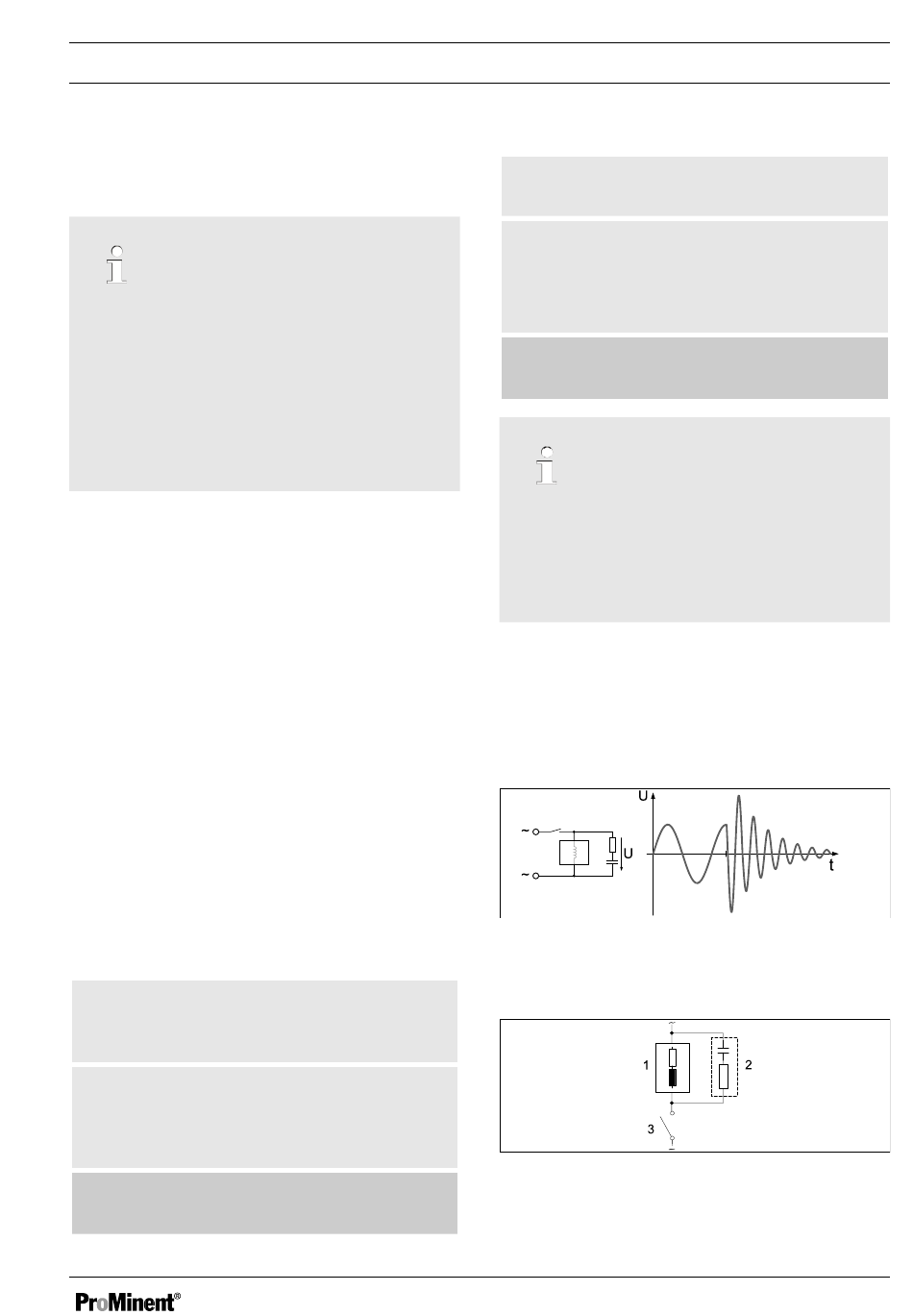

Abb. 28: Abschaltvorgang im Oszillogramm
= Last‐
L
Abb. 29: RC-Schutzbeschaltung für die Relais‐
= Ampere; C
L
kontakte
Montage und Installation
Die Größe des Kondensators lässt sich mit
folgender Formel ermitteln:
C=k * I
L
k=0,1...2 (applikationsabhängig).
Nur Kondensator der Klasse X2 verwenden.
Einheiten: R = Ohm; U = Volt; I
= µF
Werden Verbraucher geschaltet, die
einen erhöhten Einschaltstrom haben
(z.B. Steckerschaltnetzteile), dann
muss eine Begrenzung des Einschaltst‐
roms vorgesehen werden.
= Ampere; C
L
A0842
A0835
69
