Intec MLC 8000 Betriebsanleitung Seite 225

INTEC GmbH
Aufzugsteuerung MLC 8000
23/09/2020
Betriebsanleitung V2.0

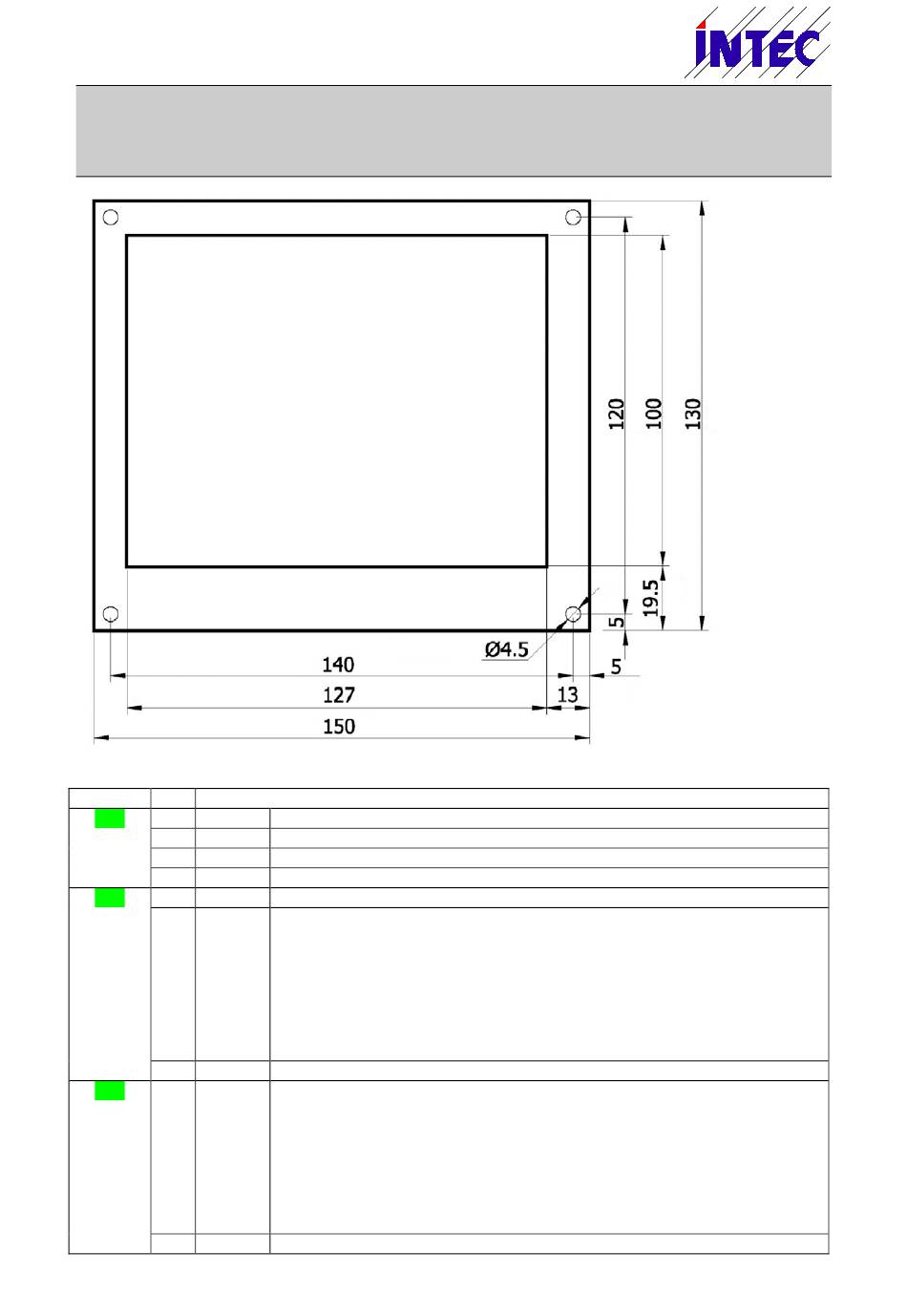

Position Pin Funktion
XL1 1 +24V
2 0(24V)
3 CAN+
4 CAN-
XL2 1 0(24V)
2 D1
3 D2
4 D3
5 D4
6 D5
7 D6
8 D7
9 D8
10 +24V
XL3 1 D1
2 D2
3 D3
4 D4
5 D5
6 D6
7 D7
8 D8
9 0(24V)
24V-Versorgungsspannungseingang
0V-Versorgungsspannungseingang
CAN-Bus – High-Signal
CAN-Bus – Low-Signal
0V-Spannung, vorzugsweise für Ein-/Ausgänge der LCD-057
8 gekoppelte Ein-/Ausgänge E1-E8 bzw. A1-A8
0V-schaltend
24V-Spannung, vorzugsweise für Ein-/Ausgänge der LCD-057
8 gekoppelte Ein-/Ausgänge E1-E8 bzw. A1-A8
0V-schaltend
(Stecker ist parallel zu XL2 geschalten – gleiche E/A)
0V-Spannung, vorzugsweise für Ein-/Ausgänge der LCD-057
