Eigenschaften und Merkmale:

Die Baugruppe FVE ist konzipiert als intelligente Verteilerplatine für den Einsatz auf dem
Fahrkorbdach bzw. im Kabinentableau. Dabei befinden sich auf der FVE mehrere Verteilerklemmen,
so dass in der Reglel auf dem Fahrkorb bzw. im Tableau keine weiteren Klemmen notwendig sind.
- PIC18-Mikrocontroller mit internem Flash (32kByte), RAM (1536 Byte) und EEPROM (256 Byte)
- integrierter CAN-Controller
- CAN-Schnittstelle mit High-Speed-Treiber nach ISO11898 mit galvanische Trennung
- Eingang zur Überwachung Fahrkorblicht 110V / 230V AC, 50 / 60 Hz – Eingang (galvanisch
getrennt)
- Relais zum Abschalten des Fahrkorblichtes
- Relais zum Schalten eines Kabinenlüfters
- ICSP-Schnittstelle zur In-Circuit-Programmierung (Softwaredownload)
- 8 Eingänge und 8 Ausgänge, die jeweils untereinander auf der Leiterplatte gekoppelt sind (lowside
schaltend)
- 18 frei programmierbare digitale Eingänge (lowside schaltend)
- 4 frei programmierbare Relais
- 4-lagige Leiterplatte mit innenliegenden Versorgungslagen
- integrierter Notlichttreiber (max. 800 mA)
- integriertes Notrufrelais mit 1 potentialfreien Wechsler (nur Hardware-Version 2.1)
- Handterminalstecker (bei Hardwareversion 1.1 noch Mini-DIN-Stecker, Adapterkabel erforderlich)
Bestellbezeichnung:
- FVE Version 2.1

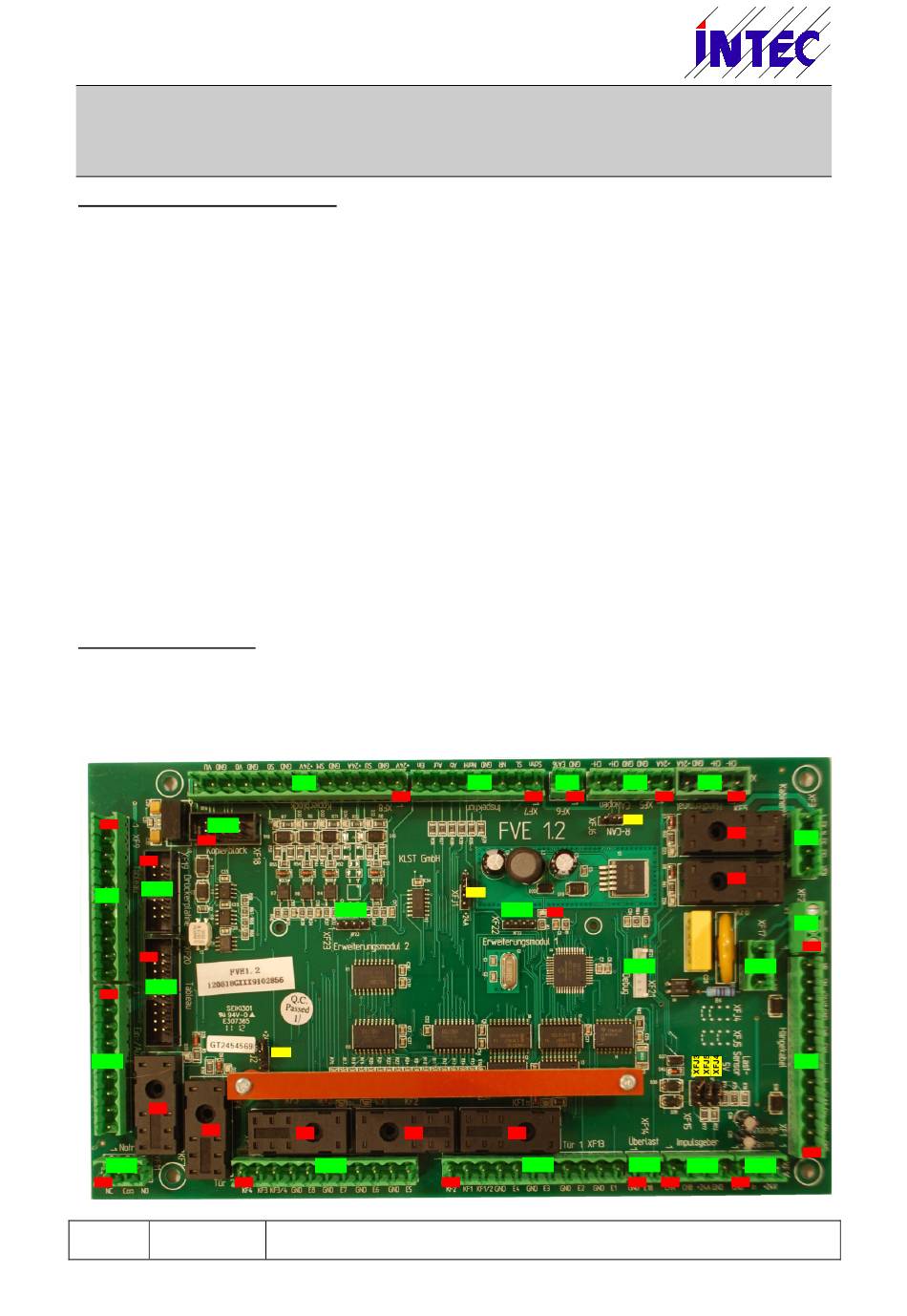

Anhang 1.4 Baugruppe FVE 1.2

XF18
Pin1
Pin1
Pin1
XF19
XF9
Pin1
XF20
Pin1
XF10
KF7
KF4
XF11
Pin1 Pin1
Position Klemmennr./
Bezeichnung
XF8
Pin1
XF23
XFJ2
KF3 KF2
XF12
Pin1
Funktion
202/229
XF7 XF6 XF5
Pin1 Pin1
XFJ6
XFJ1
XF22
LED
XF21
KF1
XF13 XF14
Pin1
XF4
Pin1 Pin1
KF5
XF3
KF6
XF2
Pin1
XF17
XF1
Pin1
XF15 XF16
Pin1 Pin1
