- 8 Eingänge und 8 Ausgänge, die jeweils untereinander auf der Leiterplatte gekoppelt sind (lowside
schaltend)
- 18 frei programmierbare digitale Eingänge (lowside schaltend)
- 4 frei programmierbare Relais
- 1 Notrufrelais (potentialfreier Wechsler)
- 4-lagige Leiterplatte mit innenliegenden Versorgungslagen
- integrierter Notlichttreiber (max. 800 mA)
- Handterminalstecker
Bestellbezeichnung:
- FVE Version 1.2

Anhang 1.5 Baugruppe UEA

XU6
Pin1
XU5
Pin1
UEA.2 Hardware-Version 1.1

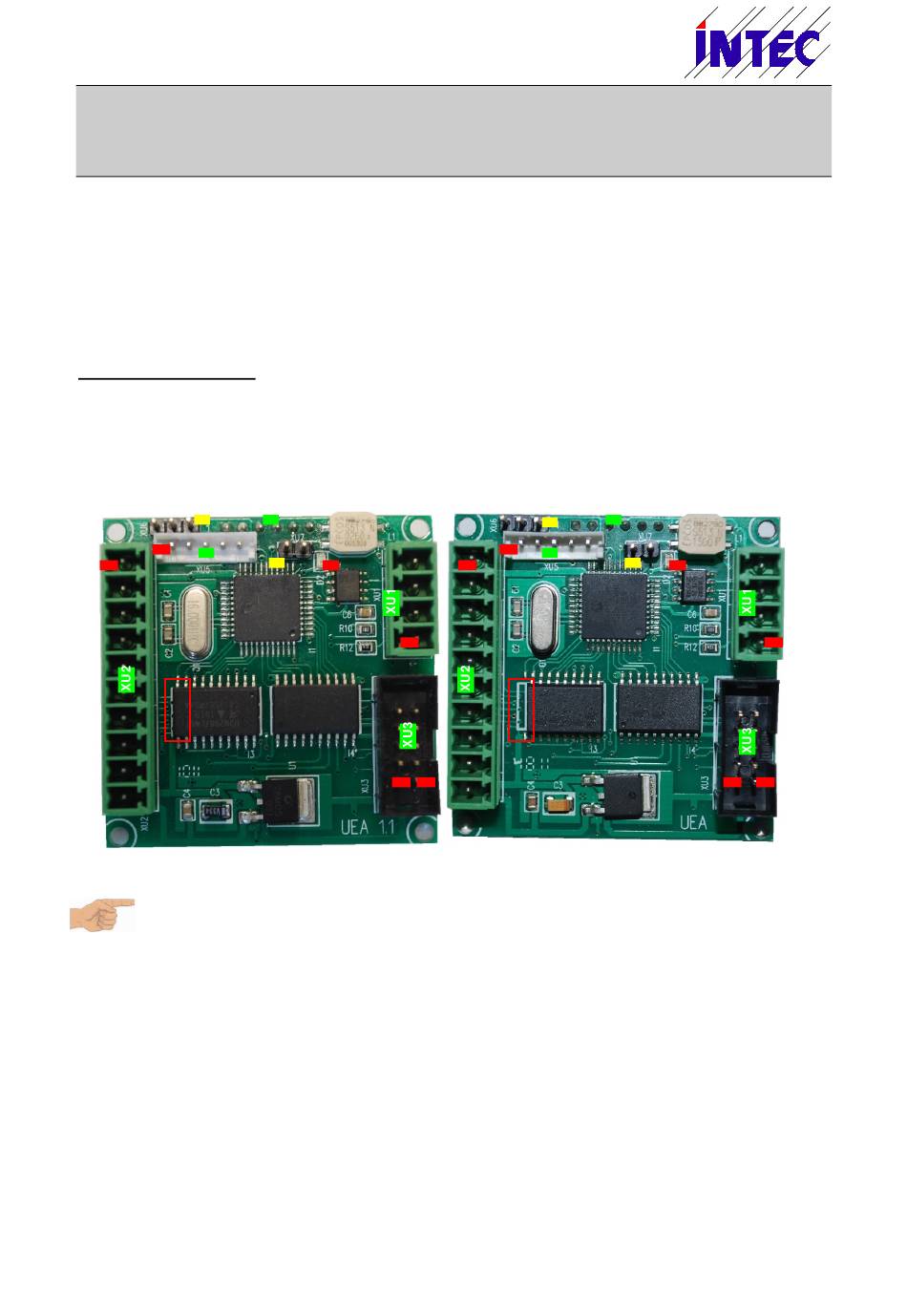

Unterscheidungsmerkmal UEA.1 ↔ UEA.2 (Hardware-Version 1.1): Der Schaltkreis
I3 hat bei der UEA.1 zwei Pins weniger, so dass ein weißer Rahmen vom
Bestückungsdruck links vom Schaltkreis I3 zu sehen ist (siehe roter Rahmen in den
Bildern)
XU4
XU7
LED
Pin1
Pin2 Pin1
207/229
XU4
XU6
Pin1
XU5
XU7
Pin1
UEA.1 Hardware-Version 1.1
LED
Pin1
Pin2 Pin1
