Intec MLC 8000 Betriebsanleitung Seite 213

INTEC GmbH
Aufzugsteuerung MLC 8000
23/09/2020
Betriebsanleitung V2.0
Pin1
XU2
Pin1
XU3
Pin1
XU1
JP5

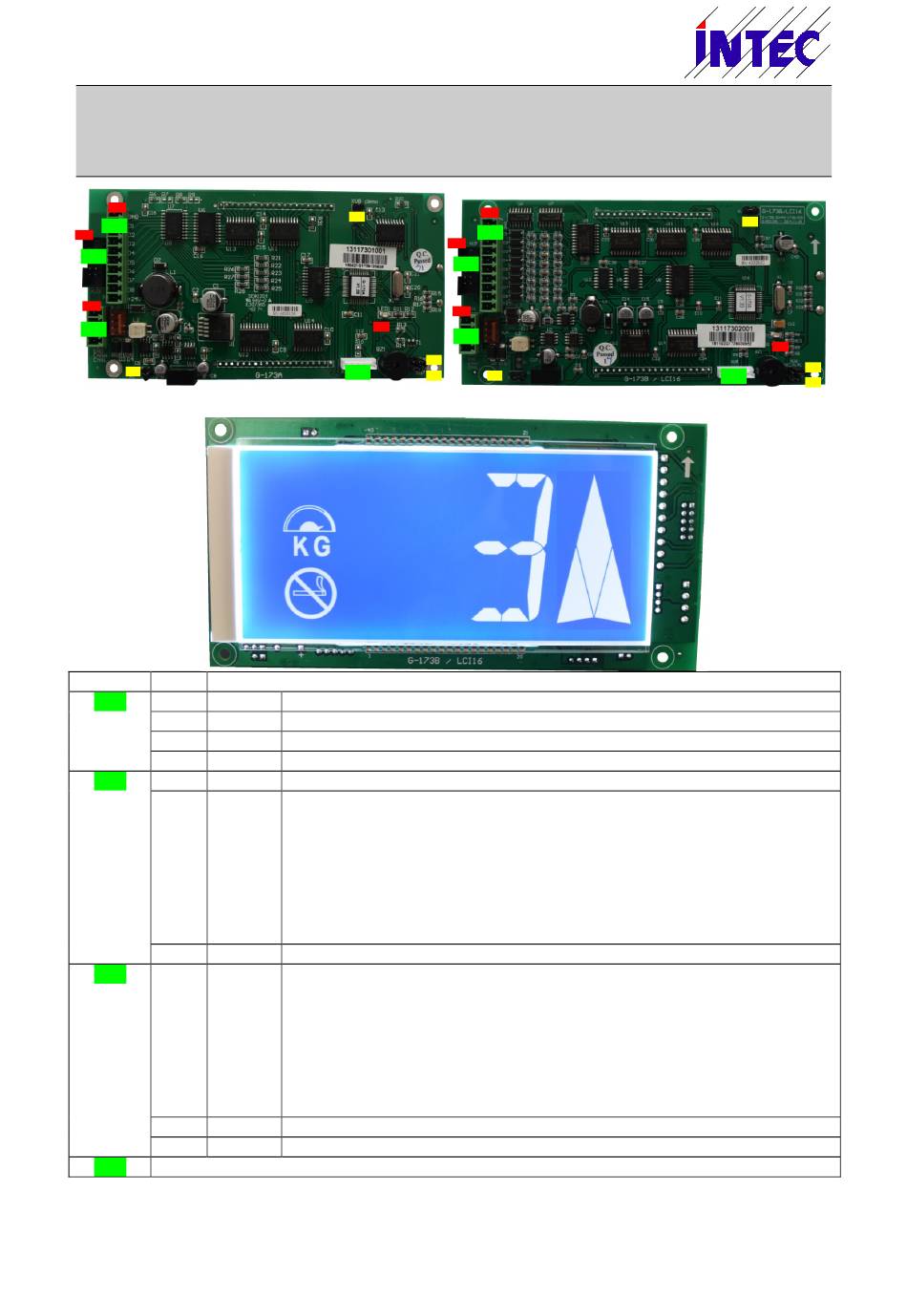

Hardware-Version 1.0 (G-173A)
Position Pin Funktion
XU1 1 +24V
2 0(24V)
3 CAN+
4 CAN-
XU2 1 0(24V)
2 D1
3 D2
4 D3
5 D4
6 D5
7 D6
8 D7
9 D8
10 +24V
XU3 1 D1
2 D2
3 D3
4 D4
5 D5
6 D6
7 D7
8 D8
9 0(24V)
10 +24V
XU5 Programmierstecker zum Softwaredownload
XU8
Pin1
XU3
Pin1
LED
XU1
XU6
XU5
XU7
24V-Versorgungsspannungseingang
0V-Versorgungsspannungseingang
CAN-Bus – High-Signal
CAN-Bus – Low-Signal
0V-Spannung, vorzugsweise für Ein-/Ausgänge der LCI16
8 gekoppelte Ein-/Ausgänge E1-E8 bzw. A1-A8
0V-schaltend (LCI16.1)
Optional kann die LCI16 auch mit highside-schaltenden E/A geliefert
werden (LCI16.2)
24V-Spannung, vorzugsweise für Ein-/Ausgänge der LCI16
8 gekoppelte Ein-/Ausgänge E1-E8 bzw. A1-A8
0V-schaltend (LCI16.1)
Optional kann die LCI16 auch mit highside-schaltenden E/A geliefert
werden (LCI16.2)
(Stecker ist parallel zu XU2 geschalten – gleiche E/A)
0V-Spannung, vorzugsweise für Ein-/Ausgänge der LCI16
24V-Spannung, vorzugsweise für Ein-/Ausgänge der LCI16
213/229
Pin1
XU2
JP1
Hardware-Version 2.0 (G-173B)
XU8
LED
XU6
XU5
XU7
