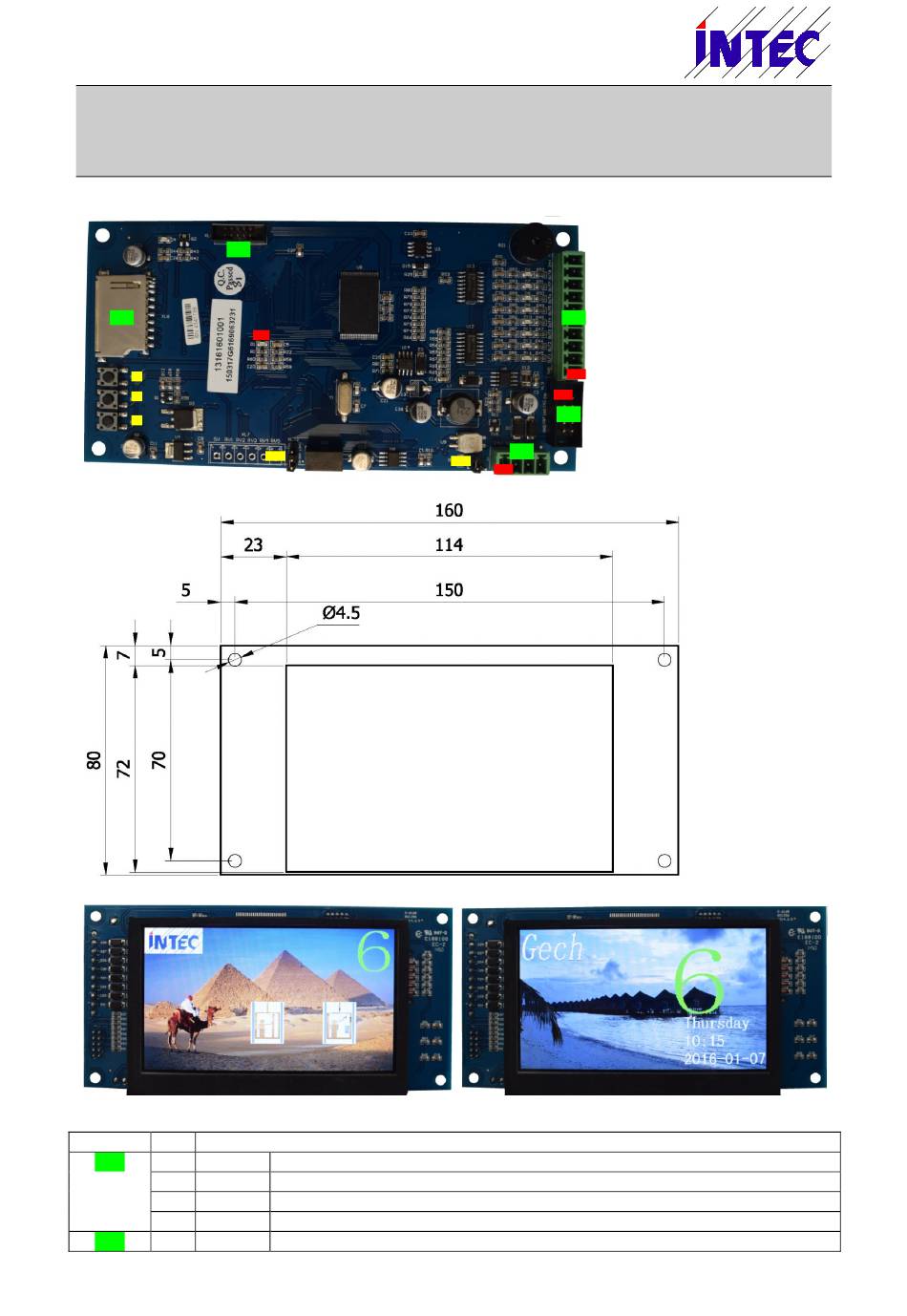

Anhang 1.11 Baugruppe LCD-047

XL4
XL6
K1
K2
K3
Position Pin Funktion
XL1 1 +24V
2 0(24V)
3 CAN+
4 CAN-
XL2 1 0(24V)
LED
XLJ2
Rückseite
Gestaltungsbeispiele
24V-Versorgungsspannungseingang
0V-Versorgungsspannungseingang
CAN-Bus – High-Signal
CAN-Bus – Low-Signal
0V-Spannung, vorzugsweise für Ein-/Ausgänge der LCD-047
