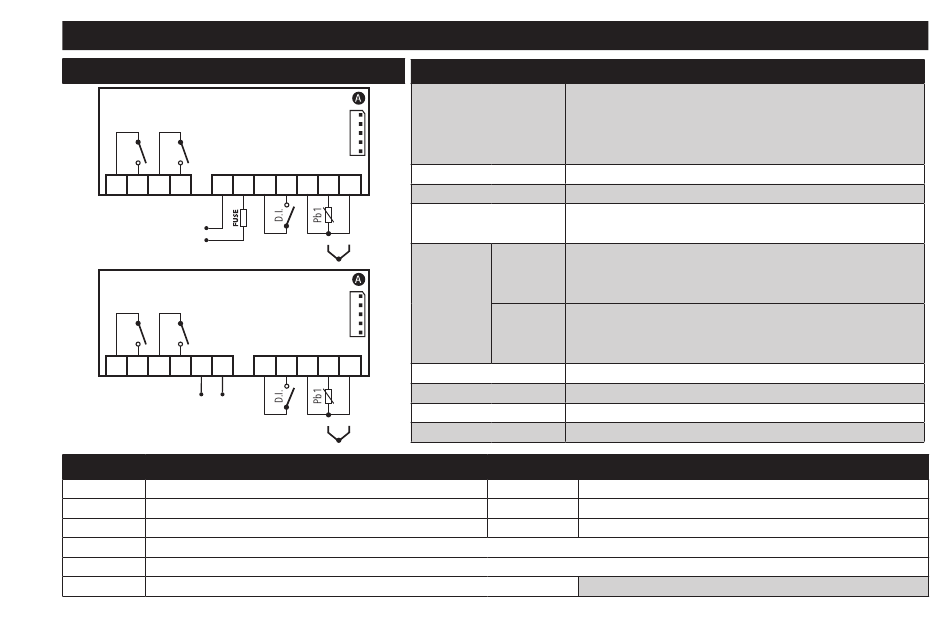

CONEXIONES
PT100/TcJ-TcK (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 6 7 8
Supply
PT100/TcJ-TcK (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 8
Supply
1-2 Relé regulador OUT1
3-4 relé regulador OUT2
*5-6 Alimentación 24 Vac, 115 Vac y 230 Vac
FUSE Fusible externa certificado retardado 500 mA (T500mAH250V) (modelos 12 Vac/dc and 12-24 Vac/12-36 Vdc)
*6-7 Alimentación 12 Vac
A Entrada TTL para Copy Card e conexión con TelevisSystem
MODELO Pt100/TcJ-TcK
Campo de
visualización:
Entrada digitale
9 10 11 12
Entrada analógica
Serial
−
+
Salidas
Digitales
9 10 11 12
Salida del zumbador sólo en los modelos que lo prevén
Rango de medición
Precisión
−
+
Resolución
dc y 12-24 Vac 12-36 Vdc
/ /
CARACTERÍSTICAS ENTRADAS/SALIDAS
Pt100: -150...650 °C (-238...1202 °F)
TcJ: -40...750 °C (-40...1382 °F)
TcK: -40...1350 °C (-40...2462 °F)
en display 3½ dígitos + signo
1 entrada digital sin tensión
1 Pt100 o bien 1 TcJ/TcK (parámetro H00)
TTL para conexión con Copy Card o los sistemas de
telegestión Televis/Modbus
EN60730: 1 SPST NA 8(4) A 250 Vac
OUT1: UL 873: 1 SPST NA 8 A, 240 Vac G.P.;
EN60730: 1 SPST NA 8(4) A 250 Vac
OUT2: UL 873:
-150 ... 1350 °C (-238 ... 2462 °F)
véase la tabla "modelos Pt100/TcJ/TcK"
véase la tabla "modelos Pt100/TcJ/TcK"
BORNES
8-9 Entrada digitale (D.I.)
*10-11-12 Entrada sonda Pt100 - 3 hilos (Pb1)
*11-12 Entrada TcJ/TcK
* en función del modelo
73
4,9 FLA / 29,4 LRA, 240 Vac
1 SPST NA 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
