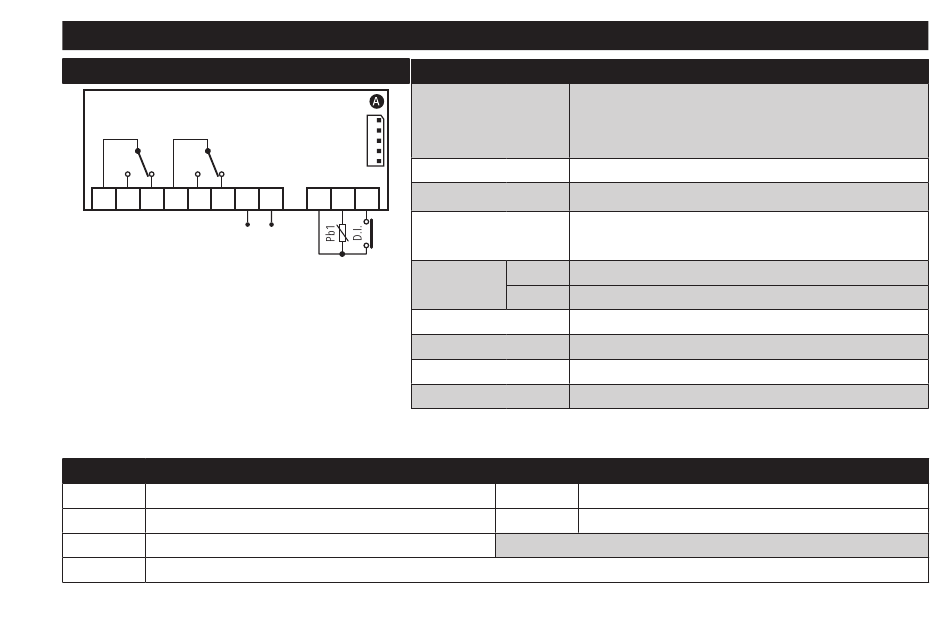

Eliwell ICPlus 915 Bedienungsanleitung Seite 101

ANSCHLÜSSE
NTC/PTC (24 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Reglerrelais OUT1
4-5-6 Reglerrelais OUT2
*6-7 Versorgung 24 Vac und 230 Vac.
A TTL-Eingang für Copy Card und Anschluss an TelevisSystem
MODELL NTC/PTC (Mit 2 SPDT-Relais)
Anzeigebereich
Digitaleingang
Analogeingang
8 10 11 12
Serieller
Digitalaus-
gänge
Summerausgang
Messbereich
Genauigkeit
Auflösung
EIGENSCHAFTEN EINGÄNGE/AUSGÄNGE
NTC: -50...110 °C (-58...230 °F)
PTC: -50...140 °C (-58...284 °F)
auf Display mit 3,5 Stellen + Vorzeichen
1 spannungsfreier Digitaleingang
1 NTC oder 1 PTC (Parameter H00)
TTL für Anschluss an Copy Card oder an die Ferns-
teuerungssysteme Televis/Modbus
OUT1: EN60730: 1 SPDT NA 8(4) A, NC 6(3) A, max 250 Vac
OUT2: EN60730: 1 SPST NA 8(4) A, NC 6(3) A, max 250 Vac
Nein
-50 ... 140 °C (-58 ... 284 °F)
besser als 0,5 % des Skalenendwerts +1 Stelle
0,1 °C (0,1 °F bis +199,9 °F; darüber 1 °F)
KLEMMEN
10-11
Fühlereingang Pb1
11-12 Digitaleingang (D.I.)
* modellabhängig
101
