Schema ON/OFF-Regelung mit Unabhängige Sollwerte (H01=0, HC1=H und HC2=C).
Die beiden Ausgänge regeln in vollständig
unabhängiger Weise.
Schema ON/OFF-Regelung mit Abhängige Sollwerte (H01=1, HC1=H und HC2=C).
Sollwert 2 (SP2) regelt abhängig von SP1.
Schema ON/OFF-Regelung mit Neutrale Zone (oder Fenster) (H01=2, HC1und HC2= bedeutungslos).
Sind dF1=0 und dF2=0, fallen die Ausgänge bei
Erreichen von SP1 ab.

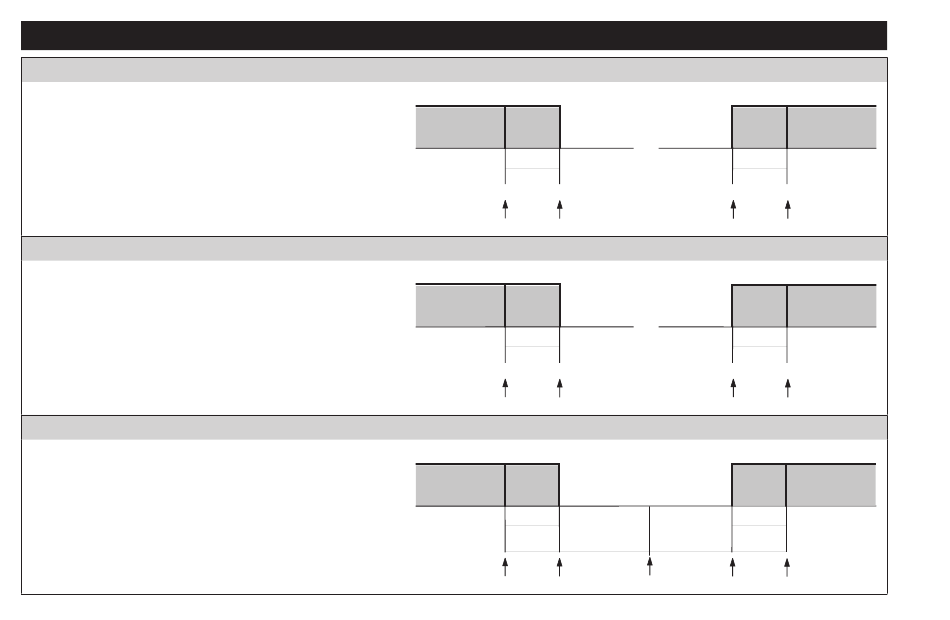

SCHEMA ON/OFF-REGELUNG
HC1=H
On
HC1=H
On
OUT2
On
SP1-db2
110
Off Off
H01=in
dF1
SP1-dF1 SP1
Off
Off
H01=di
dF1
SP1-dF1 SP1
Off
dF2
SP1
SP1-db2+dF2
HC2=C
On
dF2
SP2 SP2+dF2
HC2=C
On
dF2
SP1+SP2 SP1+SP2+dF2
OUT1
On
dF1
SP1+db1-dF1 SP1+db1
