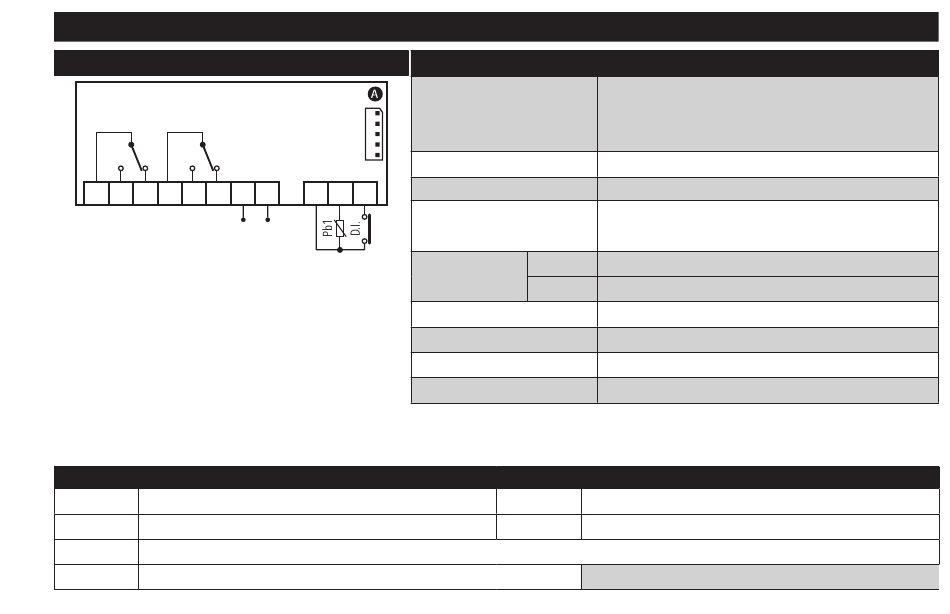

SCHEMA CONNESSIONI
NTC/PTC (24 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Relé regolatore OUT1
4-5-6 Relé regolatore OUT2
*7-8 Alimentazione 24 Vac e 230 Vac
A
Ingresso TTL per Copy Card e connessione a TelevisSystem
MODELLO NTC/PTC (con relè 2 SPDT)
Range di visualizzazione:
Ingresso digitale
Ingresso analogico
8 10 11 12
Seriale
Uscite digitali
Uscita buzzer
Campo di misura
Accuratezza
Risoluzione
CARATTERISTICHE INGRESSI/USCITE
NTC: -50...110 °C (-58...230 °F)
PTC: -50...140 °C (-58...284 °F)
su display 3 digit e mezzo più segno
1 ingresso digitale libero da tensione
1 NTC oppure 1 PTC (parametro H00)
TTL per collegamento a Copy Card o a sistemi di
telegestione Televis/Modbus
OUT1: EN60730: 1 SPDT NA 8(4) A, NC 6(3) A, max 250 Vac
OUT2: EN60730: 1 SPDT NA 8(4) A, NC 6(3) A, max 250 Vac
No
-50 ... 140 °C (-58 ... 284 °F)
migliore dello 0,5 % del fondo scala + 1 digit
0,1 °C / °F
MORSETTI
10-11 Ingresso sonda Pb1
10-12 Ingresso digitale (D.I.)
* in funzione del modello
