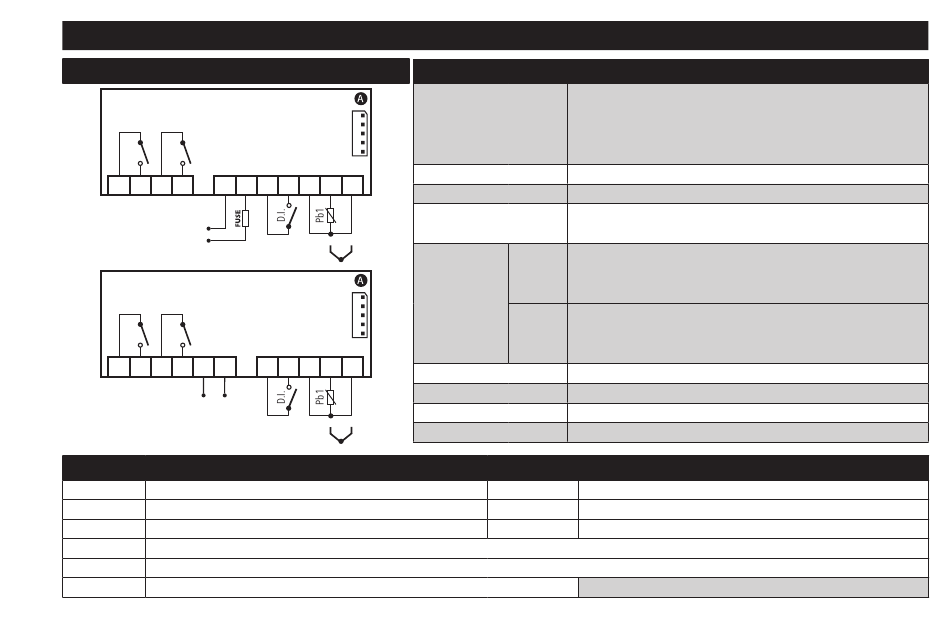

ANSCHLÜSSE
PT100/TcJ-TcK (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 6 7
Supply
PT100/TcJ-TcK (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6
Supply
1-2 Reglerrelais OUT1
3-4 Reglerrelais OUT2
*5-6 Versorgung 24 Vac, 115 Vac und 230 Vac.
FUSE Externe Sicherung zertifizierte träge Sicherung 500 mA (T500mAH250V) (modellen: 12 Vac/dc und 12-24 Vac/12-36 Vdc)
*6-7 Versorgung 12 Vac/dc und 12-24 Vac/12-36 Vdc
A TTL-Eingang für Copy Card und Anschluss an TelevisSystem * modellabhängig
MODELL Pt100/TcJ-TcK
Anzeigebereich
Digitaleingang
8 9 10 11 12
Analogeingang
Serieller
+ −
Digitalaus-
gänge
8 9 10 11 12
Summerausgang
Messbereich
Genauigkeit
+ −
Auflösung
EIGENSCHAFTEN EINGÄNGE/AUSGÄNGE
Pt100: -150...650 °C (-238...1202 °F)
TcJ: -40...750 °C (-40...1382 °F)
TcK: -40...1350 °C (-40...2462 °F)
auf Display mit 3,5 Stellen + Vorzeichen
1 spannungsfreier Digitaleingang
1 Pt100 oder 1 TcJ / TcK (Parameter H00)
TTL für Anschluss an Copy Card oder an die Fernsteue-
rungssysteme Televis/Modbus
EN60730: 1 SPST NA 8(4) A 250 Vac
OUT1: UL 873:
EN60730: 1 SPST NA 8(4) A 250 Vac
OUT2: UL 873: 1 SPST NA 8 A, 240 Vac G.P.;
nur bei dafür vorgesehenen Modellen
-150 ... 1350 °C (-238 ... 2462 °F)
Siehe Tabelle
Siehe Tabelle
KLEMMEN
8-9 Digitaleingang (D.I.)
*10-11-12 Fühlereingang Pt100 - 3 Drähte (Pb1)
*11-12 Eingang TcJ/TcK
103
1 SPST NA 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
4,9 FLA / 29,4 LRA, 240 Vac
Modellen Pt100/TcJ/TcK"
„
Modellen Pt100/TcJ/TcK"
„
