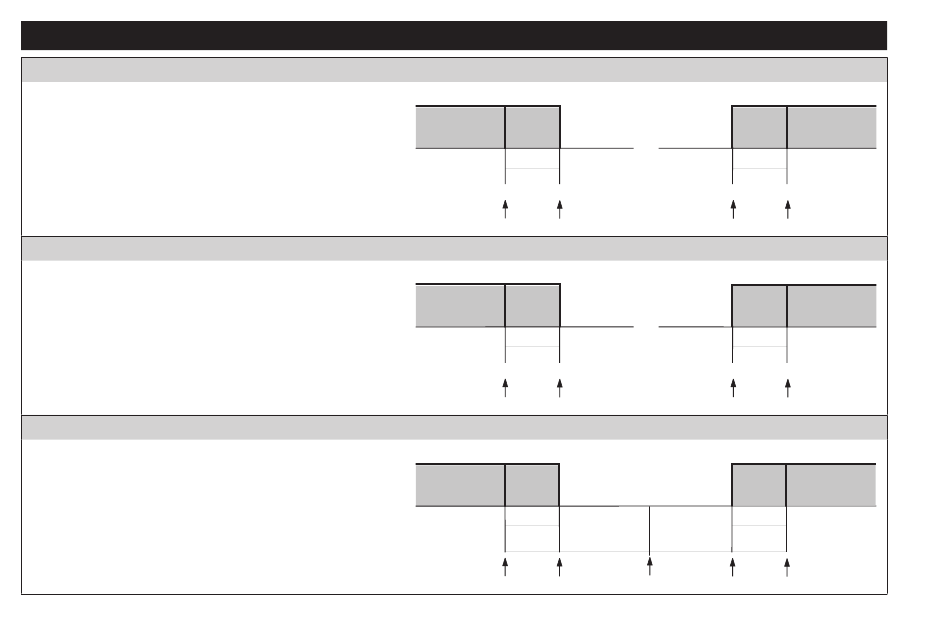

Schéma de réglage ON-OFF avec Points de consigne indépendants (H01=0, HC1=H et HC2=C).
Les deux sorties règlent comme si elles étaient
complètement indépendantes
Schéma de réglage ON-OFF avec Points de consigne dépendants (H01=1, HC1=H et HC2=C).
Le point de consigne 2 (SP2) règle en fonction de
SP1.
Schéma de réglage ON-OFF à Zone Neutre (ou fenêtre) (H01=2, HC1et HC2= sans importance).
Si dF1=0 et dF2=0, les sorties se désexcitent
lorsque la valeur SP1 est atteinte.
SCHÉMA DE RÉGLAGE ON-OFF
On
On
On
140
HC1=H
Off
H01=in
dF1
SP1-dF1 SP1
HC1=H
Off
H01=di
dF1
SP1-dF1 SP1
OUT2
Off
dF2
SP1
SP1-db2 SP1-db2+dF2
HC2=C
On
Off
dF2
SP2 SP2+dF2
HC2=C
On
Off
dF2
SP1+SP2 SP1+SP2+dF2
OUT1
On
dF1
SP1+db1-dF1 SP1+db1
