La conexión a los sistemas de telegestión Televis puede
realizarse mediante puerto de serie TTL (es necesario utilizar
el módulo interfaz TTL- RS 485 BusAdapter 150).
Para configurar el instrumento hay que acceder a la carpeta
identificada por la etiqueta Add y utilizar los parámetros
dEA y FAA.
Usa los parametros On1/2 y OF1/2 programados para duty Cycle.
El estado de error de la sonda1 (regulacion) provoca las siguientes acciones:
• Visualizacion en el display del codigo E1;
• Activacion del regulador como se indica en los parametros On1/2 y OF1/2 si han sido programados para duty cycle.
On1/2 OF1/2
0 0
0 >0
>0 0
>0 >0

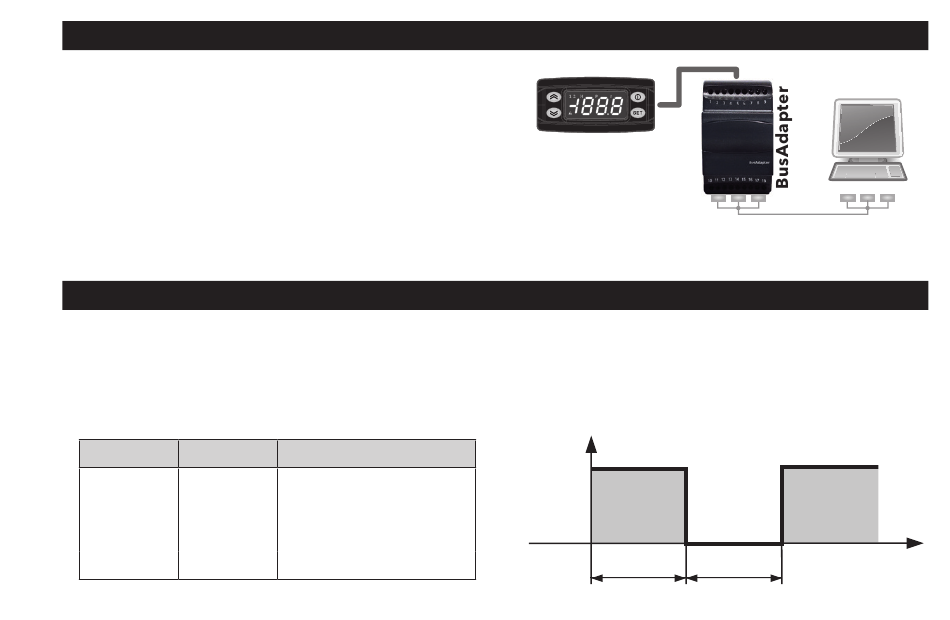

TELEVIS SYSTEM
ESQUEMA DUTY CYCLE
Salida Regulador
OFF
OFF
ON
Duty Cycle
TTL
ICPlus
NOTA: COMPRUEBE LA DISPONIBILIDAD DE LOS
MODELOS COMPATIBLES CON LOS SISTEMAS DE TELE-GESTIÓN.
OUT
ON
On1/2
81
RS485
OFF ON
OF1/2 On1/2
