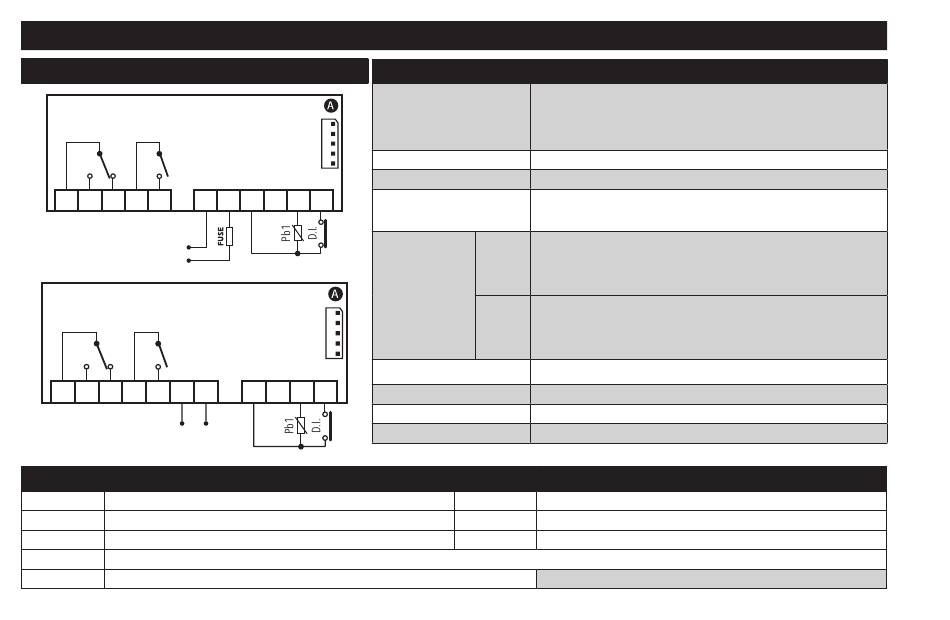

ANSCHLÜSSE
NTC/PTC (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 5 7
Supply
NTC/PTC (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Reglerrelais OUT1
4-5 Reglerrelais OUT2
*6-7 Versorgung 24 Vac, 115 Vac und 230 Vac.
FUSE Externe Sicherung zertifizierte träge Sicherung 500 mA (T500mAH250V) (modellen: 12 Vac/dc und 12-24 Vac/12-36 Vdc)
A TTL-Eingang für Copy Card und Anschluss an TelevisSystem * modellabhängig
MODELL NTC/PTC
Anzeigebereich
Digitaleingang
Analogeingang
8 9 10 11 12
Serieller
Digitalaus-
gänge
Summerausgang
9 10 11 12 Messbereich
Genauigkeit
Auflösung
EIGENSCHAFTEN EINGÄNGE/AUSGÄNGE
NTC: -50...110 °C (-58...230 °F)
PTC: -50...140 °C (-58...284 °F)
auf Display mit 3,5 Stellen + Vorzeichen
1 spannungsfreier Digitaleingang
1 NTC oder 1 PTC (Parameter H00)
TTL für Anschluss an Copy Card oder an die Ferns-
teuerungssysteme Televis/Modbus
EN60730: 1 SPDT NA 8(4) A NC 6(3) A max 250 Vac
OUT1: UL 873: 1 SPDT NA/NC 8 A, 240 Vac G.P.;
EN60730: 1 SPST NA 8(4) A max 250 Vac
OUT2: UL 873: 1 SPST NA 8 A, 240 Vac G.P.;
nur bei dafür vorgesehenen Modellen
-50 ... 140 °C (-58 ... 284 °F)
besser als 0,5 % des Skalenendwerts +1 Stelle
0,1 °C (0,1 °F bis +199,9 °F; darüber 1 °F)
KLEMMEN
*7-8 Versorgung 12 Vac/dc und 12-24 Vac/12-36 Vdc
9-11 Fühlereingang Pb1
9-12 Digitaleingang (D.I.)
100
4,9 FLA / 29,4 LRA, 240 Vac
4,9 FLA / 29,4 LRA, 240 Vac
