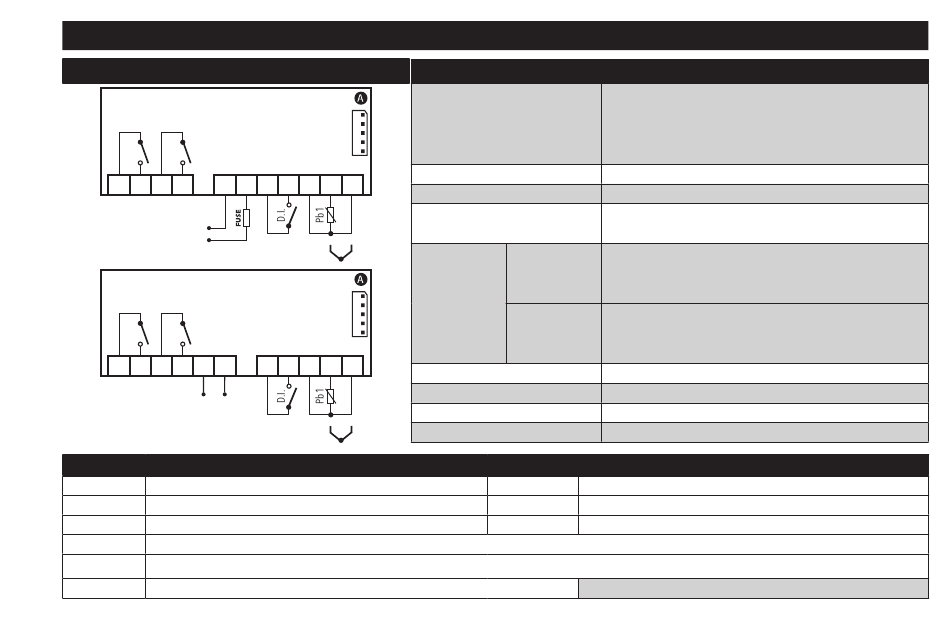

SCHEMA CONNESSIONI
PT100/TcJ-TcK (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 6 7
Supply
PT100/TcJ-TcK (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6
Supply
1-2 relé regolatore OUT1
3-4 relé regolatore OUT2
*5-6
Alimentazione 24 Vac, 115 Vac e 230 Vac
*6-7 Alimentazione 12 Vac/dc e 12-24 Vac/12-36 Vdc
FUSE Fusibile esterno certificato ritardato 500mA (T500mAH250V) (modelli 12 Vac/dc e 12-24 Vac / 12-36 Vdc)
A Ingresso TTL per Copy Card e connessione a TelevisSystem
MODELLO Pt100/TcJ-TcK
Range di visualizzazione:
Ingresso digitale
8 9 10 11 12
Ingresso analogico
Seriale
−
+
Uscite
digitali
8 9 10 11 12
Uscita buzzer
Campo di misura
Accuratezza
−
+
Risoluzione
CARATTERISTICHE INGRESSI/USCITE
Pt100: -150...650 °C (-238...1202 °F)
TcJ: -40...750 °C (-40...1382 °F)
TcK: -40...1350 °C (-40...2462 °F)
su display 3 digit e mezzo più segno
1 ingresso digitale libero da tensione
1 Pt100 oppure 1 TcJ / Tck (parametro H00)
TTL per collegamento a Copy Card o a sistemi di
telegestione Televis/Modbus
EN60730: 1 SPST NA 8(4) A 250 Vac
OUT1: UL 873:
EN60730: 1 SPST NA 8(4) A 250 Vac
OUT2: UL 873:
solo nei modelli che lo prevedono
-150 ... 1350 °C (-238 ... 2462 °F)
vedi tabella "modelli Pt100/TcJ/TcK"
vedi tabella "modelli Pt100/TcJ/TcK"
MORSETTI
8-9 Ingresso digitale (D.I.)
*10-11-12 Ingresso sonda Pt100 - 3 fili (Pb1)
*11-12 Ingresso TcJ/TcK
* in funzione del modello
43
1 SPST NA 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
1 SPST NA 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
