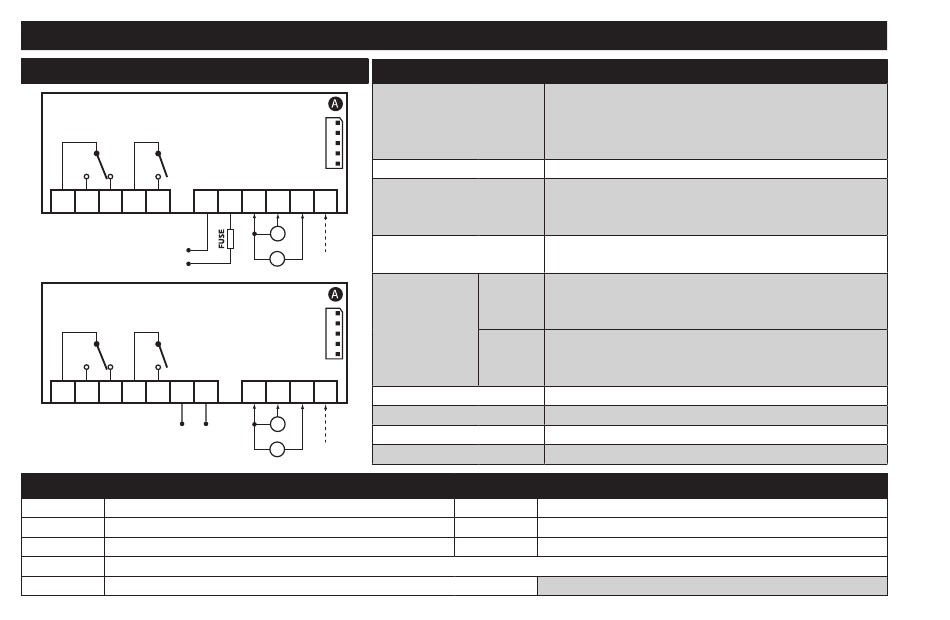

ANSCHLÜSSE
V/I (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 5 7
Supply
V/I (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Reglerrelais OUT1
4-5 Reglerrelais OUT2
*6-7 Versorgung 24 Vac, 115 Vac und 230 Vac.
FUSE Externe Sicherung zertifizierte träge Sicherung 500 mA (T500mAH250V) (modellen: 12 Vac/dc und 12-24 Vac/12-36 Vdc)
A TTL-Eingang für Copy Card und Anschluss an TelevisSystem * modellabhängig
MODELL V-I
Anzeigebereich
Digitaleingang
8 9 10 11 12
Analogeingang
− + +
V
Serieller
I
+12 V
Digitalaus-
gänge
9 10 11 12
Summerausgang
− + +
Messbereich
V
Genauigkeit
I
Auflösung
+12 V
EIGENSCHAFTEN EINGÄNGE/AUSGÄNGE
-199...199 (ndt = n)
-199,9...199,9 (ndt = y)
-1999...1999 (ndt = int)
auf Display mit 3,5 Stellen + Vorzeichen
1 spannungsfreier Digitaleingang
1 V/I (0-1 V, 0-5 V, 0-10 V, 0...20 mA, 4...20 mA)
(wählbar über Parameter H00)
Spitzenbelastung: - I = 100 Ω - V = 20 kΩ
TTL für Anschluss an Copy Card oder an die
Fernsteuerungssysteme Televis/Modbus
EN60730: 1 SPDT NA 8(4) A NC 6(3) A max 250 Vac
OUT1: UL 873: 1 SPDT NA/NC 8 A, 240 Vac G.P.;
EN60730: 1 SPST NA 8(4) A max 250 Vac
OUT2: UL 873: 1 SPST NA 8 A, 240 Vac G.P.;
nur bei dafür vorgesehenen Modellen
-1999 ... 1999
besser als 0,5 % des Skalenendwerts +1 Stelle
1 oder 0,1 Stelle gemäß den Einstellungen
KLEMMEN
*7-8 Versorgung 12 Vac/dc und 12-24 Vac/12-36 Vdc
*9-10-12 Spannungseingang (9=GND; 10="+"; 12=12 V)
*9-11-12 Stromeingang (9=GND; 11="+"; 12=12 V)
102
4,9 FLA / 29,4 LRA, 240 Vac
4,9 FLA / 29,4 LRA, 240 Vac
