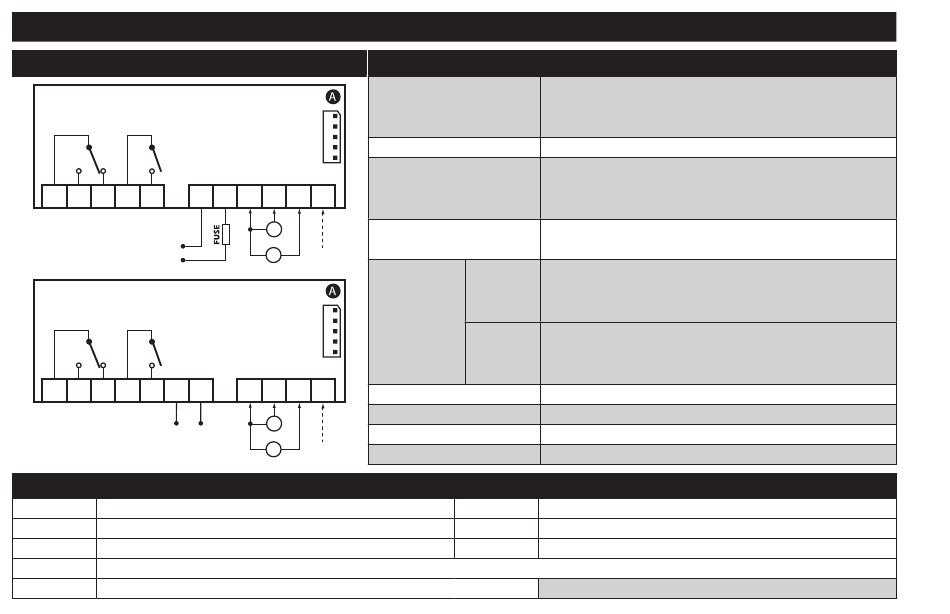

CONEXIONES
V/I (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 5 7
Supply
V/I (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Relé regulador OUT1
4-5 Relé regulador OUT2
*6-7 Alimentación 24 Vac, 115 Vac y 230 Vac
FUSE Fusible externa certificado retardado 500 mA (T500mAH250V) (modelos 12 Vac/dc and 12-24 Vac/12-36 Vdc)
A Entrada TTL para Copy Card e conexión con TelevisSystem
MODELO V/I
Campo de visualización:
Entrada digitale
Entrada analógica
8 9 10 11 12
− + +
V
Serial
I
+12 V
Salidas
Digitales
9 10 11 12
Salida del zumbador
− + +
Rango de medición
V
Precisión
I
Resolución
+12 V
CARACTERÍSTICAS ENTRADAS/SALIDAS
-199...199 (ndt = n)
-199,9...199,9 (ndt = y)
-1999...1999 (ndt = int) en display 3½ dígitos + signo
1 entrada digital sin tensión
1 V/I (0-1 V, 0-5 V, 0-10 V, 0...20 mA, 4...20 mA)
(parámetro H00)
Carga máxima: I = 100 Ω - V= 20 kΩ
TTL para conexión con Copy Card o los sistemas de
telegestión Televis/Modbus
EN60730: 1 SPDT NA 8(4) A NC 6(3) A max 250 Vac
OUT1: UL 873: 1 SPDT NA/NC 8 A, 240 Vac G.P.;
EN60730: 1 SPST NA 8(4) A max 250 Vac
OUT2: UL 873:
sólo en los modelos que lo prevén
-1999 ... 1999
mejor del 0.5 % del final de escala +1 digito
1 o bien 0,1 digit en base a las configuraciones
BORNES
*7-8 Alimentación 12 Vac/dc y 12-24 Vac/12-36 Vdc
*9-10-12 Entrada en tensión (9=GND; 10="+"; 12=12 V)
*9-11-12 Entrada en corriente (9=GND;11="+";12=12 V)
* en función del modelo
72
4,9 FLA / 29,4 LRA, 240 Vac
1 SPST NA 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
