KIT COMANDO REMOTO PER REFRIGERATORI
D'ACQUA E POMPE DI CALORE
Questa istruzione è parte integrante del libretto dell'apparecchio sul quale è stato installato il KIT.
A tale libretto si rimanda per le AVVERTENZE GENERALI e per le REGOLE FONDAMENTALI DI SICUREZZA.
DESCRIZIONE DEL KIT:
E' un sistema adatto a controllare da postazione remota i refrigeratori d'acqua e pompe di calore reversibili dotate
di controller di bordo ELIWELL ST544.

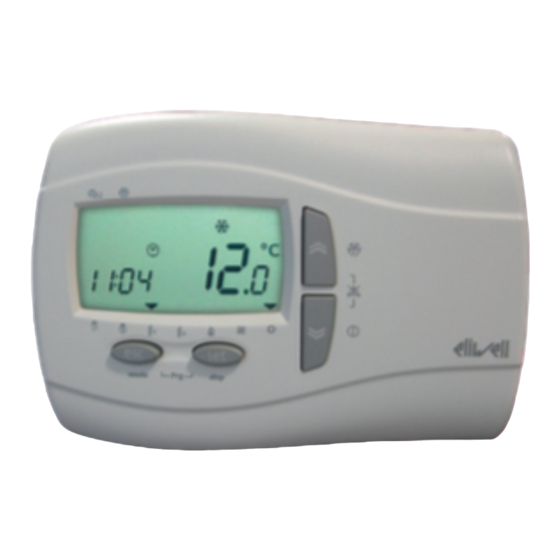

È composto da una TASTIERA CON DISPLAY, adatta per il montaggio a parete, da posizionare nel luogo dal quale si
preferisce comandare e controllare l'apparecchio.
Il KIT può essere installato ad una distanza max di 100 metri dall'apparecchio e sostituisce, in tutte le sue funzioni il
pannello di comando a bordo macchina
CONTENUTO DELLA CONFEZIONE:
La confezione è composta da:
-
N° 1 foglio istruzioni
-
N° 1 pannello di comando remoto
-
N° 1 cavetto tripolare di lunghezza 1 metro dotato di connettore tipo JST 3p

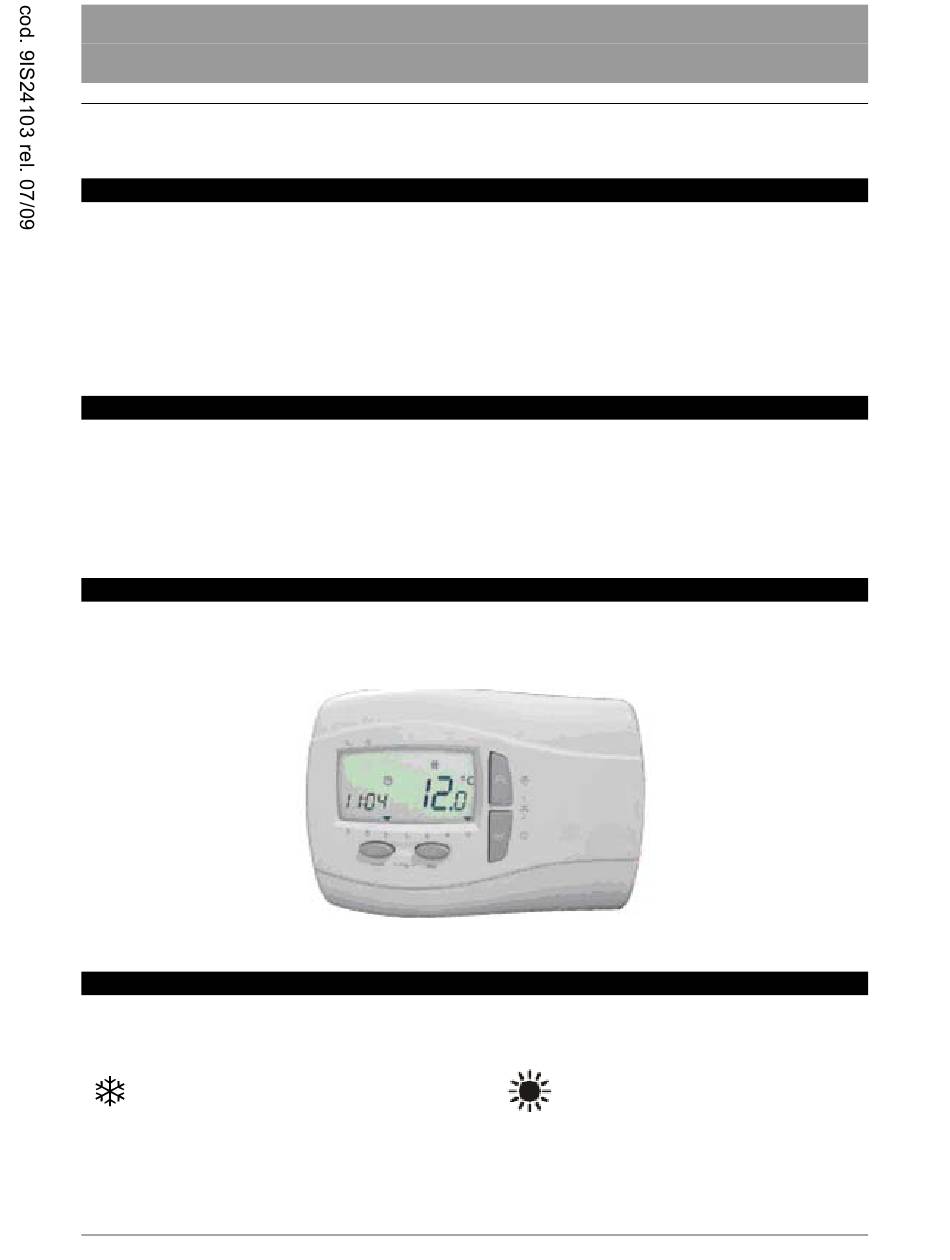

PANNELLO DI COMANDO REMOTO:
Il pannello di comando remoto è composto da un DISPLAY e da una serie di pulsanti, che consentono di effettuare
tutte le operazioni necessarie al funzionamento dell'apparecchio. Svolge in parallelo tutte le funzioni del controller di
bordo macchina.
DISPLAY:
Il display replica la visualizzazione fondamentale impostata sul terminale ST544. Visualizza, inoltre, l'ora e la modalità di
funzionamento, gli allarmi, i valori e parametri di funzionamento e di regolazione dell'apparecchio.
Modalità RAFFRESCAMENTO
Modalità RISCALDAMENTO (solo vers. PDC)
1
