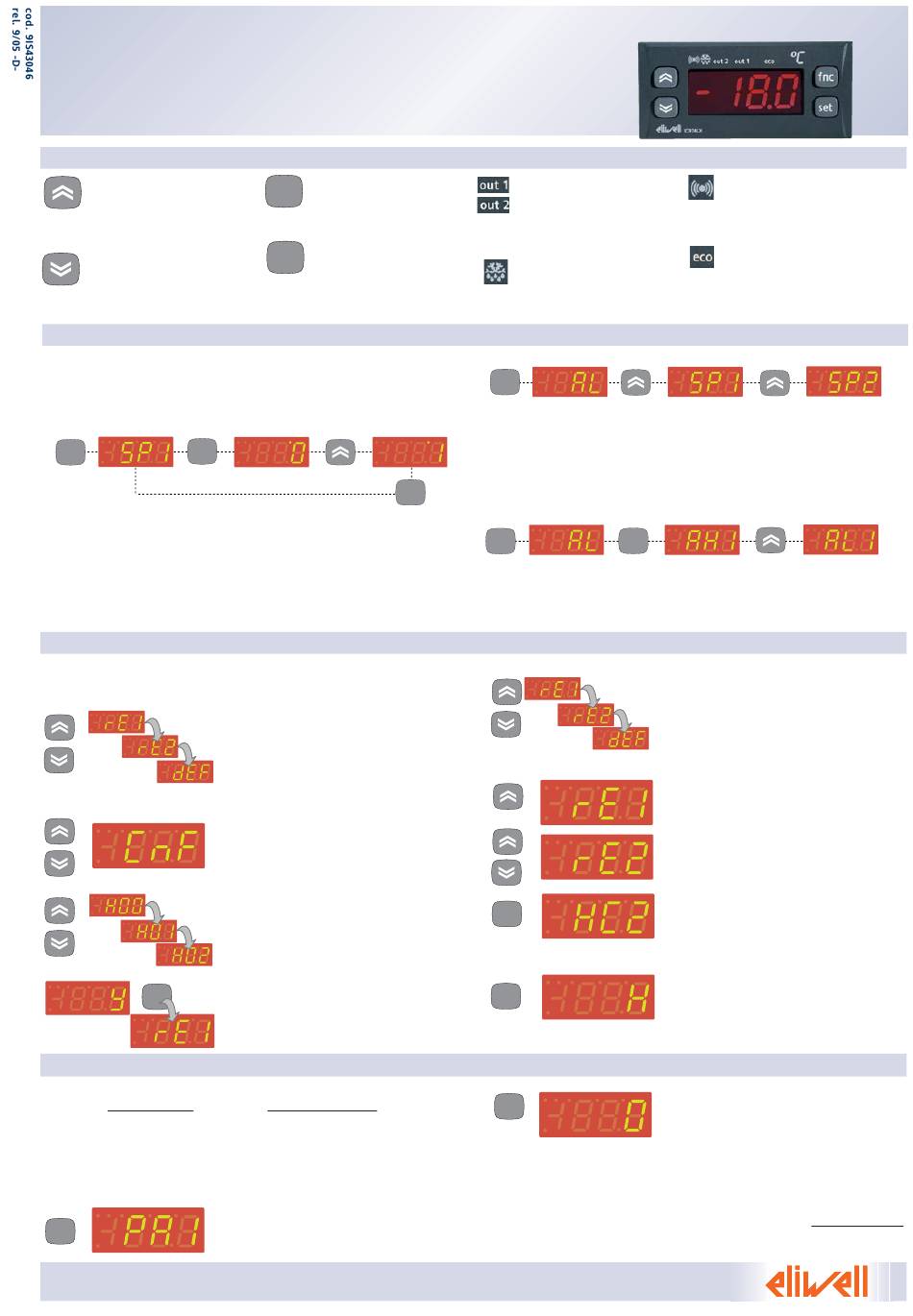

Eliwell IC 974 LX Bedienungsanleitung

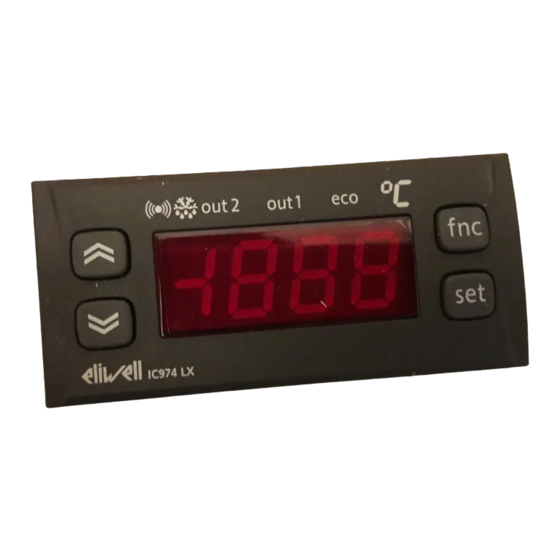

IC 974 (LX)
Elektronischer 2-Punkt-Regler mit Abtauung
UP
Geht die Menüpositionen durch
Erhöht einen Wert
Über Parameter programmierbar
(siehe Par. H31)
DOWN
Geht die Menüpositionen durch
Verringert einen Wert
Über Parameter programmierbar
(siehe Parameter H32)
a) Zum Aufrufen des Menüs Maschinenstatus die Taste 'Set' kurz
drücken. Unter Normalbedingungen befinden sich im Inneren
dieses Menüs die Registerkarten der beiden Sollwerte.
Bei eingeblendetem Label 'SP1' zum Anzeigen des Sollwerts 1 die
Taste "Set" drücken. Der Sollwert 1 erscheint auf dem Display.
set
set
Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten
"UP" und "DOWN" betätigen.
Bei erneutem Druck der Taste Set, bei Druck auf die Taste fnc
oder nach Ablauf von 15 Sekunden wird der letzte angezeigte
Wert gespeichert und auf dem Display wird erneut das Label 'SP1'
angezeigt.
Zur Einstellung des Sollwerts 2 bitte analog vorgehen.
Das Menü ist in zwei Ebenen organisiert. Wird die Taste 'Set' für 5 Sekunden
gedrückt gehalten, gelangt man zu den Registerkarten der Benutzerebene (1).
Navigation auf Benutzerebene (1):
Zugang zur Programmierebene (2):
set
Es besteht die Möglichkeit, den Zugriff auf die Parameterverwaltung
sowohl auf Benutzerebene als auch auf Programmierebene durch ein
Passwort beschränken. Die Passwörter werden durch Konfigurierung der
Parameter PA1 (Benutzerpasswort) und PA2 (Programmierpasswort) in der
Registerkarte 'dIS' eingestellt. Die Passwörter sind aktiv, wenn der Wert der
2 Parameter PA1 und PA2 ungleich 0 ist.
set
TASTEN UND LEDs
fnc
fnc
Funktion ESC (Beenden)
Über Parameter programmierbar
(siehe Par. H33)
set
set
Zugriff auf den Sollwert
Zugang zu den Menüs
Aktivierung von Funktionen
Bestätigung von Befehlen
Anzeige von Alarmen (sofern vorhanden)
SOLLWERTEINSTELLUNG - MENÜ MASCHINENSTATUS
MENÜ PROGRAMMIERUNG
• Mit Hilfe der Tasten 'UP' und 'DOWN' kön-
nen alle Registerkarten des Menüs
Programmierung durchsucht werden, die
Parameter der Benutzerebene (1) enthalten
• Mit Hilfe der Tasten 'UP' und 'DOWN' die
Registerkarten der Benutzerebene (1) durchge-
hen, bis die Registerkarte mit dem Label 'CnF'
angezeigt wird. Anschließend 'Set' drücken um
auf die enthaltenen Parameter zuzugreifen.
• Bei Druck auf die Tasten 'UP' und
'DOWN' werden alle in 'CnF' enthaltenen
Parameter der Benutzerebene (1) angezeigt.
Die Parameter durchgehen, bis auf dem
Display das Label 'PA2' eingeblendet wird
und anschließend 'Set' drücken.
• Bei Druck auf 'Set' bei eingeblendetem
Label 'PA2' wird auf dem Display 'rE1', also
die erste Registerkarte angezeigt, die
Parameter der Programmierebene enthält.
• Für den Zugang zum Menü
"Programmierung" die Taste "Set" länger
als 5 Sekunden gedrückt halten.
Relais OUT 1/ OUT2
ON für Relais aktiv (erregt); blinkt
bei Verzögerung sowie bei blockier-
ter Schutzvorrichtung oder
Aktivierung
Abtaubetrieb
ON für Abtauung läuft;
blinkend während des Abtropfens
b) Wenn Alarme aktiv sind, erscheint das Label "AL".
set
Mit den Tasten "UP" und "DOWN" können die übrigen im Menü
enthaltenen Registerkarten durchgegangen werden, das heißt:
- AL: Registerkate Alarme (falls vorhanden, mit Ausnahme der Fehler/Defekte Fühler);
-SP1: registerkarte Einstellung Sollwert 1;
-SP2: registerkarte Einstellung Sollwert 2.
set
c) Falls eine Alarmbedingung vorliegt, erscheint bei Aufruf des
Menüs "Maschinenstatus" das Label der Registerkarte "AL".
set
set
(Beispiel: Höchst- und Mindesttemperaturalarm)
Gehen Sie mit Hilfe der Tasten UP und DOWN die Liste der
Alarme durch und drücken Sie 'Set' um einen ausgewählten
Alarm anzuzeigen.
Navigation auf Programmierebene (2):
Ändern von Parametern (auf beiden Ebenen):
set
set
PASSWORT
set
Parameter der Programmierebene (2)
Gehen Sie im Menü Programmierung mit Hilfe der Tasten 'UP' und
'DOWN' die Registerkarten durch, die Parameter der Benutzerebene
enthalten, bis Sie die Registerkarte CnF erreichen.
Alarm
ON: Alarm aktiv; blinkend: Alarm
stummgeschaltet
vorhanden bei den Modellen LX:
Sollwert/reduzierter Sollwert
•ON für Sollwertänderung;
•blinkend für reduzierter Sollwert
eingegeben
set
• Mit Hilfe der Tasten 'UP' und 'DOWN' können
alle Registerkarten des Menüs Programmierung
durchsucht werden, die Parameter der
Programmierebene (2) enthalten.
• Bei Druck auf 'Set' wird die erste
Registerkarte des Menüs angezeigt
(Beispiel: Registerkarte "rE1").
• Mit Hilfe der Tasten 'UP' und 'DOWN'
können alle Registerkarten der aktuellen
Ebene angezeigt werden.
• Bei Druck auf 'Set' in der ausgewählten
Registerkarte (in diesem Fall "AL"), wird der
erste in der aktuellen Ebene enthaltene
Parameter angezeigt. Wählen Sie den
gewünschten Parameter mit Hilfe der
Tasten 'UP' und 'DOWN' aus.
• Bei Druck auf 'Set' wird der Wert des
ausgewählten Parameters angezeigt, der
nun mit den Tasten 'UP' und 'DOWN'
geändert werden kann.
• Falls das Passwort 1 aktiviert ist (ungleich 0),
wird zur Eingabe des Passworts aufgefordert.
Wählen Sie hierzu den korrekten Wert mit
Hilfe der Tasten UP und DOWN aus und
bestätigen Sie die Eingabe mit 'Set'.
