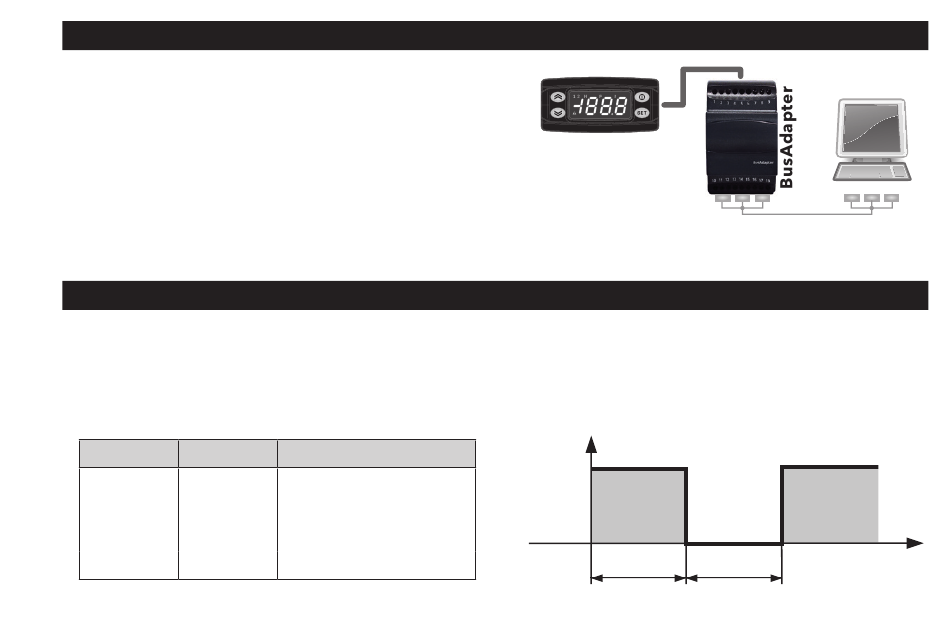

Il collegamento ai sistemi di telegestione Televis può avvenire
tramite porta seriale TTL (è necessario utilizzare il modulo di
interfaccia TTL-RS485 BusAdapter 150).
Per configurare lo strumento a tale scopo è necessario
accedere alla cartella identificata dalla label Add e utilizzare i
parametri dEA e FAA.
Usa i parametri On1/2 e OF1/2 programmati per Duty Cycle.
La condizione di errore della sonda Pb1 (regolazione) provoca le seguenti azioni:
• Visualizzazione sul display del codice E1;
• Attivazione del regolatore come indicato dai parametri On1/2 e OF1/2 se programmati per Duty Cycle.
On1/2 OF1/2
0 0
0 >0
>0 0
>0 >0
TELEVIS SYSTEM
SCHEMA DUTY CYCLE
Uscita Regolatore
OFF
OFF
ON
Duty Cycle
TTL
ICPlus
NOTA: VERIFICARE LA DISPONIBILITA' DEI MODELLI
COMPATIBILI CON I SISTEMI DI TELEGESTIONE.
OUT
ON
On1/2
51
RS485
OFF ON
OF1/2 On1/2
