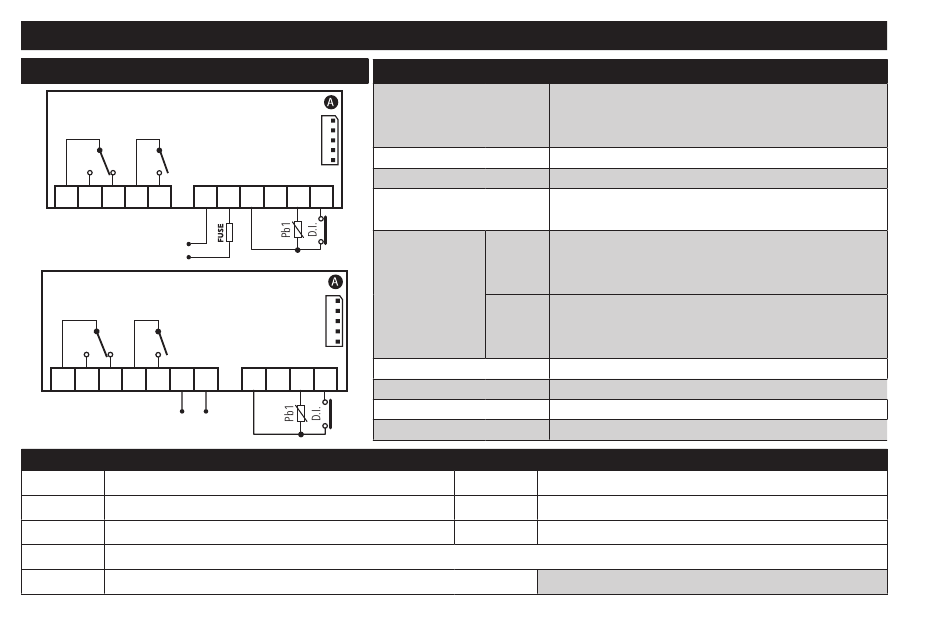

SCHEMA CONNESSIONI
NTC/PTC (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 5 7
Supply
NTC/PTC (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Relé regolatore OUT1
4-5 Relé regolatore OUT2
*6-7 Alimentazione 24 Vac, 115 Vac e 230 Vac
FUSE Fusibile esterno certificato ritardato 500mA (T500mAH250V) (modelli 12 Vac/dc e 12-24 Vac / 12-36 Vdc)
A
Ingresso TTL per Copy Card e connessione a TelevisSystem
MODELLO NTC/PTC
Range di visualizzazione:
Ingresso digitale
Ingresso analogico
8 9 10 11 12
Seriale
Uscite digitali
Uscita buzzer
9 10 11 12
Campo di misura
Accuratezza
Risoluzione
CARATTERISTICHE INGRESSI/USCITE
NTC: -50...110 °C (-58...230 °F)
PTC: -50...140 °C (-58...284 °F)
su display 3 digit e mezzo più segno
1 ingresso digitale libero da tensione
1 NTC oppure 1 PTC (parametro H00)
TTL per collegamento a Copy Card o a sistemi di
telegestione Televis/Modbus
EN60730: 1 SPDT NA 8(4) A NC 6(3) A max 250 Vac
OUT1: UL 873:
EN60730: 1 SPST NA 8(4) A max 250 Vac
OUT2: UL 873:
solo nei modelli che lo prevedono
-50 ... 140 °C (-58 ... 284 °F)
migliore dello 0,5 % del fondo scala + 1 digit
0,1 °C / °F
MORSETTI
*7-8
Alimentazione 12 Vac/dc e 12-24 Vac / 12-36 Vdc
9-11 Ingresso sonda Pb1
9-12 Ingresso digitale (D.I.)
* in funzione del modello
40
1 SPDT NA/NC 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
1 SPST NA 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
