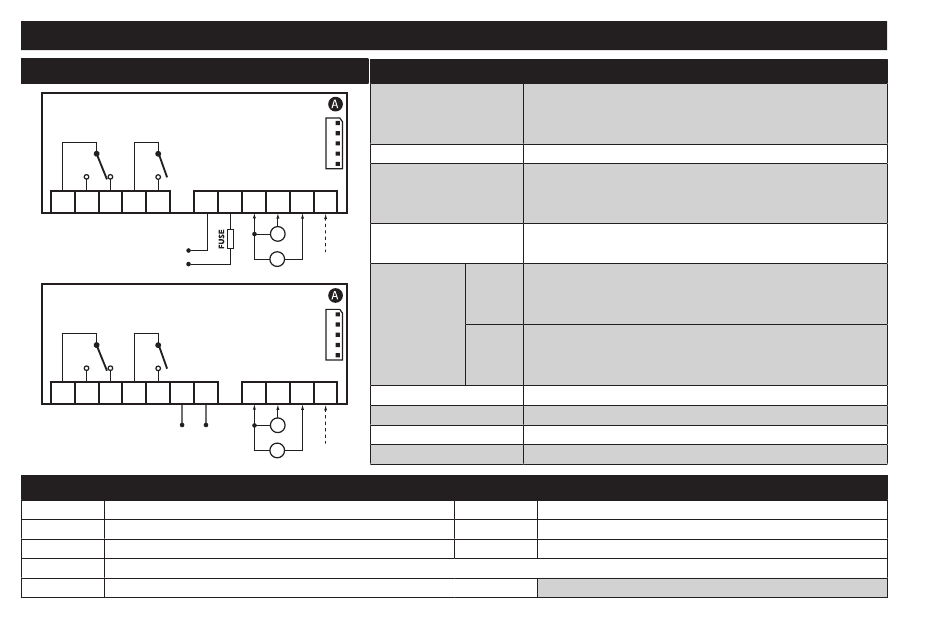

CONNEXIONS
V/I (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 5 7
Supply
V/I (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Relais régulateur OUT1
4-5 Relais régulateur OUT2
*6-7 Alimentation 24 Vac, 115 Vac et 230 Vac
FUSE Fusible externe certifié retardé 500 mA (T500mAH250V) (Modèles 12 Vac/dc et 12-24 Vac/12-36 Vdc)
A
Entrée TTL pour Copy Card et connexion à TelevisSystem
MODÈLE V-I
Plage de visualisation
Entrée numérique
Entrée analogique
8 9 10 11 12
− + +
V
Série
I
+12 V
Sorties
numériques
9 10 11 12 Sortie Buzzer
− + +
Plage de mesure
V
Précision
I Résolution
+12 V
CARACTÉRISTIQUES ENTRÉES/SORTIES
-199...199 (ndt = n)
-199,9...199,9 (ndt = y)
-1999...1999 (ndt = int) sur afficheur 3½ digits plus signe
1 entrée numérique hors tension
1 V/I (0-1 V, 0-5 V, 0-10 V, 0...20 mA, 4...20 mA)
(paramètre H00)
Charge maximale: I = 100 Ω - V = 20 kΩ
TTL pour connexion à Copy Card ou au systèmes de
télégestion Televis/Modbus
EN60730: 1 SPDT NO 8(4) A NF 6(3) A max 250 Vac
OUT1: UL 873:
EN60730: 1 SPST NO 8(4) A max 250 Vac
OUT2: UL 873:
uniquement sur les modèles qui le prévoient
-1999 ... 1999
meilleure de 0,5 % de la pleine échelle + 1 chiffre
1 ou 0,1 chiffre sur base des configurations
BORNES
*7-8 Alimentation 12 Vac/dc et 12-24 Vac/12-36 Vdc
*9-10-12 Entrée sous tension (9=GND; 10="+"; 12=12 V)
*9-11-12 Entrée sous courant (9=GND; 11="+"; 12=12 V)
* selon le modèle
132
1 SPDT NO/NF 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
1 SPST NO 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
