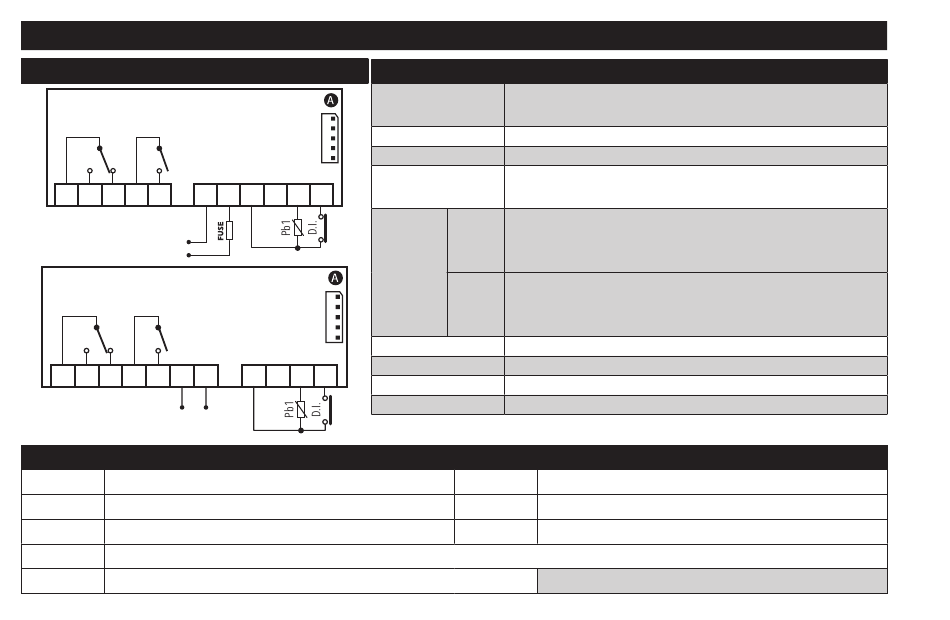

CONEXIONES
NTC/PTC (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 5 7
Supply
NTC/PTC (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Relé regulador OUT1
4-5 Relé regulador OUT2
*6-7 Alimentación 24 Vac, 115 Vac y 230 Vac
FUSE Fusible externa certificado retardado 500 mA (T500mAH250V) (modelos 12 Vac/dc and 12-24 Vac/12-36 Vdc)
A Entrada TTL para Copy Card e conexión con TelevisSystem
MODELO NTC/PTC
Campo de
visualización:
Entrada digitale
Entrada analógica 1 NTC o bien 1 PTC (parámetro H00)
Serial
8 9 10 11 12
Salidas
Digitales
Salida del zumbador sólo en los modelos que lo prevén
Rango de medición -50 ... 140 °C (-58 ... 284 °F)
9 10 11 12
Precisión
Resolución
CARACTERÍSTICAS ENTRADAS/SALIDAS
NTC: -50...110 °C (-58...230 °F)
PTC: -50...140 °C (-58...284 °F) en display 3½ dígitos + signo
1 entrada digital sin tensión
TTL para conexión con Copy Card o los sistemas de
telegestión Televis/Modbus
EN60730: 1 SPDT NA 8(4) A NC 6(3) A max 250 Vac
OUT1: UL 873: 1 SPDT NA/NC 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
EN60730: 1 SPST NA 8(4) A max 250 Vac
OUT2: UL 873: 1 SPST NA 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
mejor del 0.5 % del final de escala +1 digito
0,1 °C (0,1 °F hasta a +199,9 °F; 1 °F si es mayor)
BORNES
Alimentación 12 Vac / dc y 12-24 Vac / 12-36 Vdc
*7-8
9-11
Entrada sonda Pb1
9-12 Entrada digital (D.I.)
* en función del modelo
