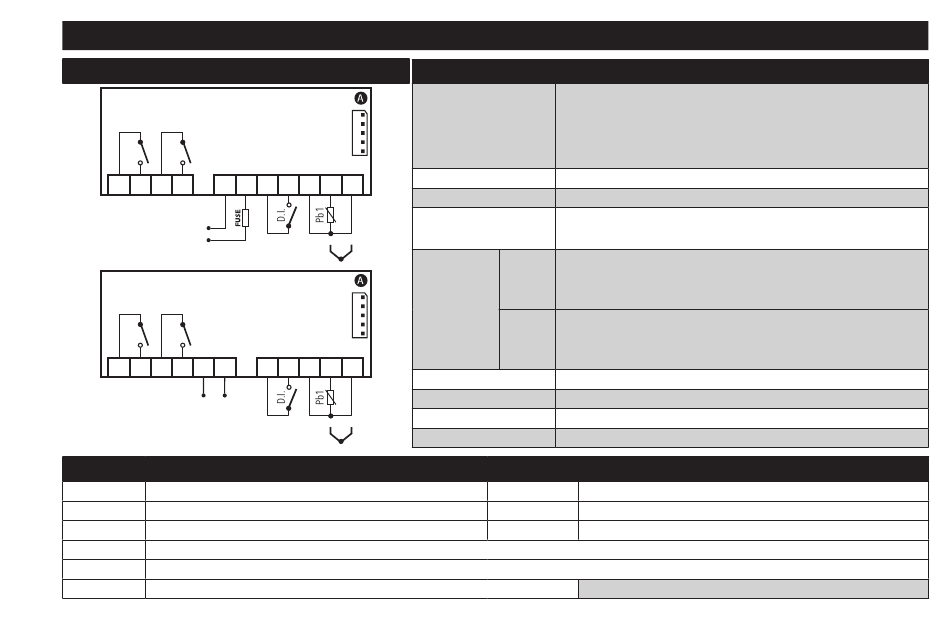

CONNEXIONS
PT100/TcJ-TcK (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 6 7
Supply
PT100/TcJ-TcK (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6
Supply
1-2 Relais régulateur OUT1
3-4 Relais régulateur OUT2
*5-6 Alimentation 24 Vac, 115 Vac et 230 Vac
*6-7
Alimentation 12 Vac/dc et 12-24 Vac/12-36 Vdc
FUSE Fusible externe certifié retardé 500 mA (T500mAH250V) (Modèles 12 Vac/dc et 12-24 Vac/12-36 Vdc)
A
Entrée TTL pour Copy Card et connexion à TelevisSystem
MODÈLE Pt100/Traiate
Plage de
visualisation
Entrée numérique 1 entrée numérique hors tension
8 9 10 11 12
Entrée analogique 1 Pt100 ou 1 TcJ/ TcK (paramètre H00)
Série
−
+
Sorties
numériques
8 9 10 11 12
Sortie Buzzer
Plage de mesure
Précision
+ −
Résolution
CARACTÉRISTIQUES ENTRÉES/SORTIES
Pt100: -150...650 °C (-238...1202 °F)
TcJ: -40...750 °C (-40...1382 °F)
TcK: -40...1350 °C (-40...2462 °F)
sur afficheur 3 digits et demi plus signe
TTL pour connexion à Copy Card ou au systèmes de
télégestion Televis/Modbus
EN60730: 1 SPST NO 8(4) A 250 Vac
OUT1: UL 873: 1 SPST NO 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
EN60730: 1 SPST NO 8(4) A 250 Vac
OUT2: UL 873: 1 SPST NO 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
uniquement sur les modèles qui le prévoient
-150 ... 1350 °C (-238 ... 2462 °F)
voir tableau « modèles Pt100/TcJ/TcK »
voir tableau « modèles Pt100/TcJ/TcK »
BORNES
8-9 Entrée Numérique (D.I.)
*10-11-12 Entrée sonde Pt100 - 3 fils (Pb1)
*11-12 Entrée TcJ/TcK
* selon le modèle
