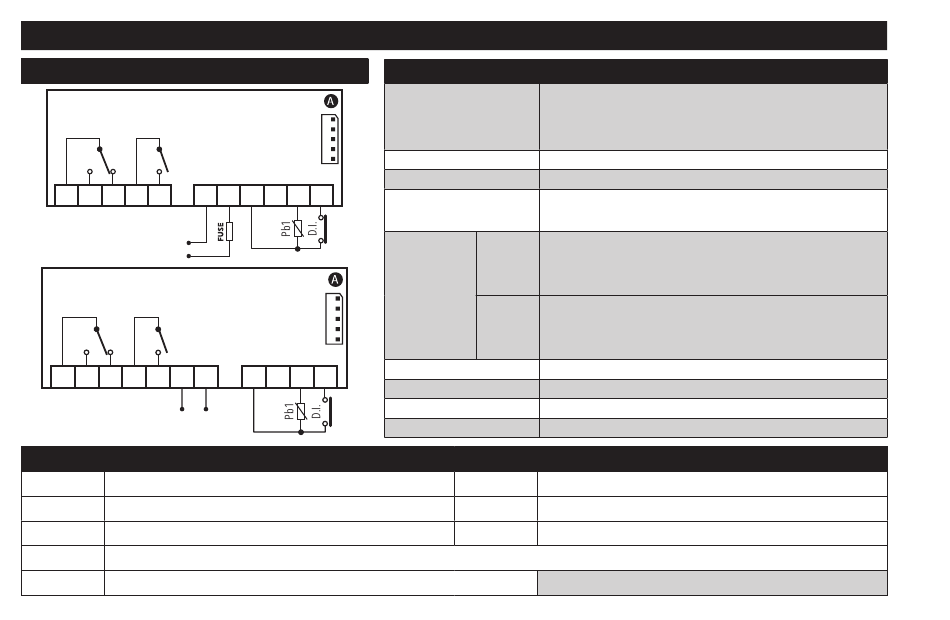

CONNEXIONS
NTC/PTC (12 Vac/dc, 12-24 Vac/12-36 Vdc)
OUT1 OUT2
1 2 3 4 5 7
Supply
NTC/PTC (24 Vac, 115 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Relais régulateur OUT1
4-5 Relais régulateur OUT2
*6-7 Alimentation 24 Vac, 115 Vac et 230 Vac
FUSE Fusible externe certifié retardé 500 mA (T500mAH250V) (Modèles 12 Vac/dc et 12-24 Vac/12-36 Vdc)
A
Entrée TTL pour Copy Card et connexion à TelevisSystem
MODÈLE NTC/PTC
Plage de visualisation
Entrée numérique
Entrée analogique
8 9 10 11 12
Série
Sorties
numériques
Sortie Buzzer
9 10 11 12
Plage de mesure
Précision
Résolution
CARACTÉRISTIQUES ENTRÉES/SORTIES
NTC: -50...110 °C (-58...230 °F)
PTC: -50...140 °C (-58...284 °F)
sur afficheur 3 digits et demi plus signe
1 entrée numérique hors tension
1 NTC ou 1 PTC (paramètre H00)
TTL pour connexion à Copy Card ou au systèmes de
télégestion Televis/Modbus
EN60730: 1 SPDT NO 8(4) A NF 6(3) A max 250 Vac
OUT1: UL 873:
EN60730: 1 SPST NO 8(4) A max 250 Vac
OUT2: UL 873:
uniquement sur les modèles qui le prévoient
-50 ... 140 °C (-58 ... 284 °F)
meilleure de 0,5 % de la pleine échelle + 1 chiffre
0,1 °C (0,1 °F jusqu'à +199,9 °F; 1 °F au-delà)
BORNES
*7-8
Alimentation 12 Vac/dc et 12-24 Vac/12-36 Vdc
9-11 Entrée sonde Pb1
9-12 Entrée Numérique (D.I.)
* selon le modèle
130
1 SPDT NO/NF 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
1 SPST NO 8 A, 240 Vac G.P.;
4,9 FLA / 29,4 LRA, 240 Vac
