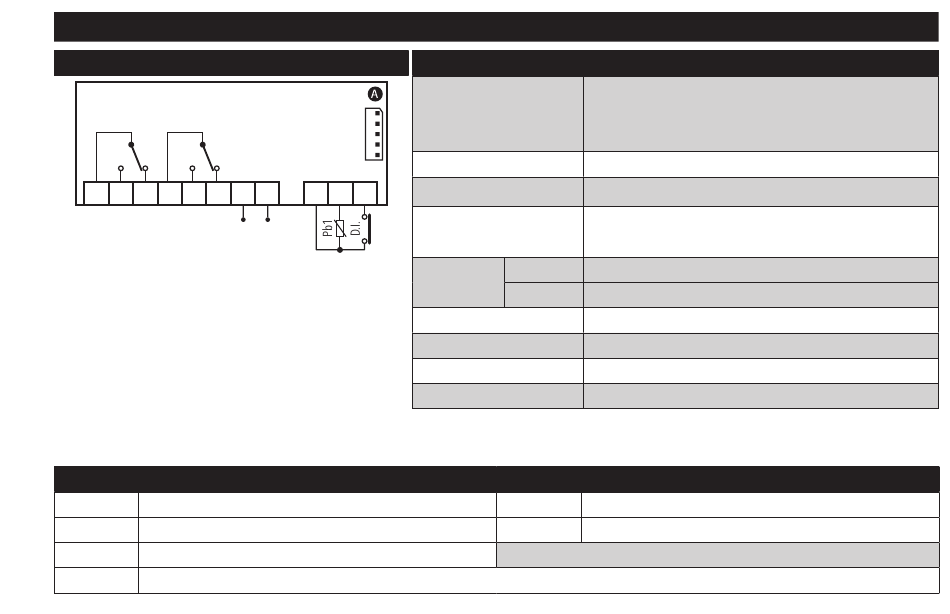

CONEXIONES
NTC/PTC (24 Vac, 230 Vac)
OUT1 OUT2
1 2 3 4 5 6 7
Supply
1-2-3 Relé regulador OUT1
4-5-6 Relé regulador OUT2
*7-8 Alimentación 24 Vac y 230 Vac
A Entrada TTL para Copy Card e conexión con TelevisSystem
MODELO NTC/PTC (con 2 relè SPDT)
Campo de visualización:
Entrada digitale
Entrada analógica
8 10 11 12
Serial
Salidas
Digitales
Salida del zumbador
Rango de medición
Precisión
Resolución
CARACTERÍSTICAS ENTRADAS/SALIDAS
NTC: -50...110 °C (-58...230 °F)
PTC: -50...140 °C (-58...284 °F)
en display 3½ dígitos + signo
1 entrada digital sin tensión
1 NTC o bien 1 PTC (parámetro H00)
TTL para conexión con Copy Card o los sistemas de
telegestión Televis/Modbus
OUT1: EN60730: 1 SPDT NA 8(4) A, NC 6(3) A, max 250 Vac
OUT2: EN60730: 1 SPDT NA 8(4) A, NC 6(3) A, max 250 Vac
No
-50 ... 140 °C (-58 ... 284 °F)
mejor del 0.5 % del final de escala +1 digito
0,1 °C (0,1 °F hasta a +199,9 °F; 1 °F si es mayor)
BORNES
10-11 Entrada sonda Pb1
10-12
Entrada digital (D.I.)
* en función del modelo
