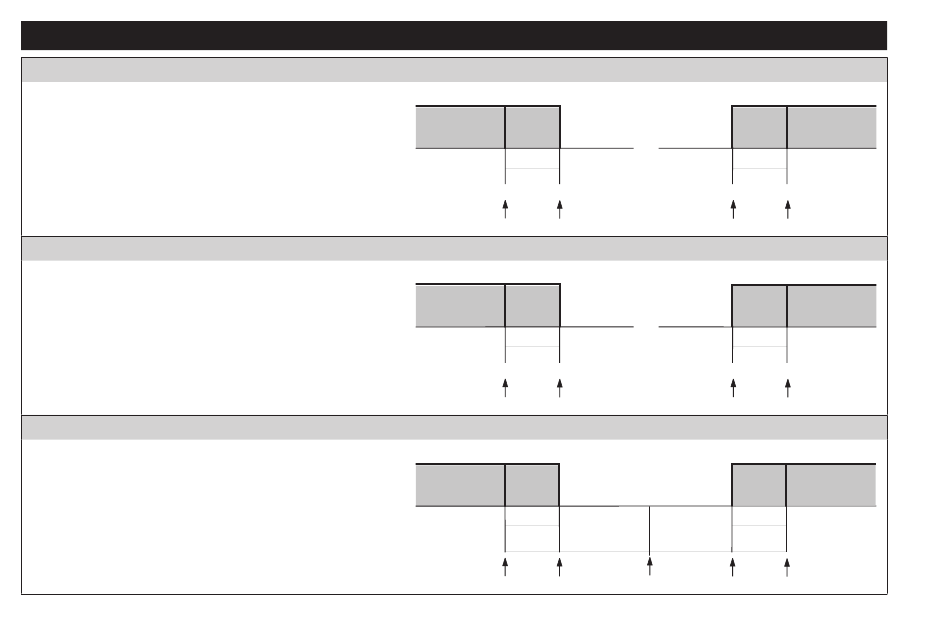

Esquema de regulación ON-OFF with Setpoints independientes (H01=0, HC1=H y HC2=C).
Las dos salidas se comportan como si fueran
completamente independientes.
Esquema de regulación ON-OFF with Setpoints dependientes (H01=1, HC1=H y HC2=C).
El setpoint 2 (SP2) regula en función de SP1.
Esquema de regulación ON-OFF Zona Neutra (o ventana) (H01=2, HC1y HC2= irrelevante).
Si dF1=0 y dF2=0, las salidas se desexcitan al
alcanzar SP1.
ESQUEMA REGULACIÓN ON-OFF
On
On
On
80
HC1=H
Off
H01=in
dF1
SP1-dF1 SP1
HC1=H
Off
H01=di
dF1
SP1-dF1 SP1
OUT2
Off
dF2
SP1
SP1-db2 SP1-db2+dF2
HC2=C
On
Off
dF2
SP2 SP2+dF2
HC2=C
On
Off
dF2
SP1+SP2 SP1+SP2+dF2
OUT1
On
dF1
SP1+db1-dF1 SP1+db1
