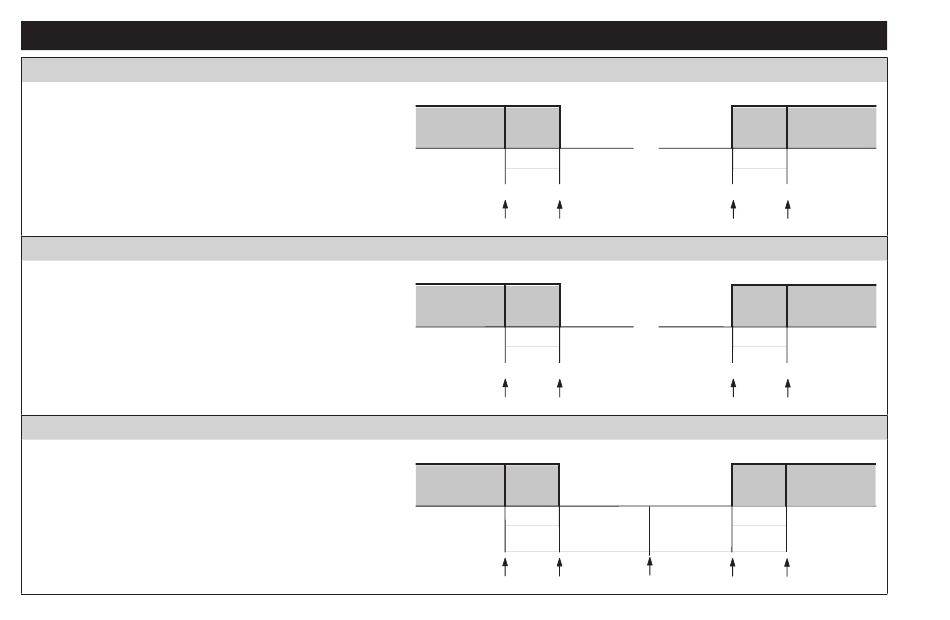

Schema regolazione ON-OFF con Setpoint indipendenti (H01=0, HC1=H e HC2=C).
Le due uscite regolano come fossero
completamente indipedenti.
Schema regolazione ON-OFF con Setpoint dipendenti (H01=1, HC1=H e HC2=C).
Il setpoint 2 (SP2) regola in base a SP1.
Schema regolazione ON-OFF a Zona Neutra (o finestra) (H01=2, HC1e HC2= ininfluente).
Se dF1=0 e dF2=0, le uscite si disecciteranno al
raggiungimento di SP1.
SCHEMA REGOLAZIONE ON/OFF
On
On
On
50
HC1=H
Off
H01=in
dF1
SP1-dF1 SP1
HC1=H
Off
H01=di
dF1
SP1-dF1 SP1
OUT2
Off
dF2
SP1
SP1-db2 SP1-db2+dF2
HC2=C
On
Off
dF2
SP2 SP2+dF2
HC2=C
On
Off
dF2
SP1+SP2 SP1+SP2+dF2
OUT1
On
dF1
SP1+db1-dF1 SP1+db1
