Schrittfolge Anschluss von Verbindungskabeln an die Systemschnittstelle

Führen Sie folgende Schritte aus:
Tabelle 13- 17
Schritt
Bild 13-25
Sicherheitstechnische Hinweise
Hinweis
Beim Entkoppelmodul darf an der rechten Systemschnittstelle ausschließlich ein Strom- /
Spannungserfassungsmodul angeschlossen werden. Speichermodul, Adressierstecker oder
PC-Kabel werden dort nicht erkannt.
Hinweis

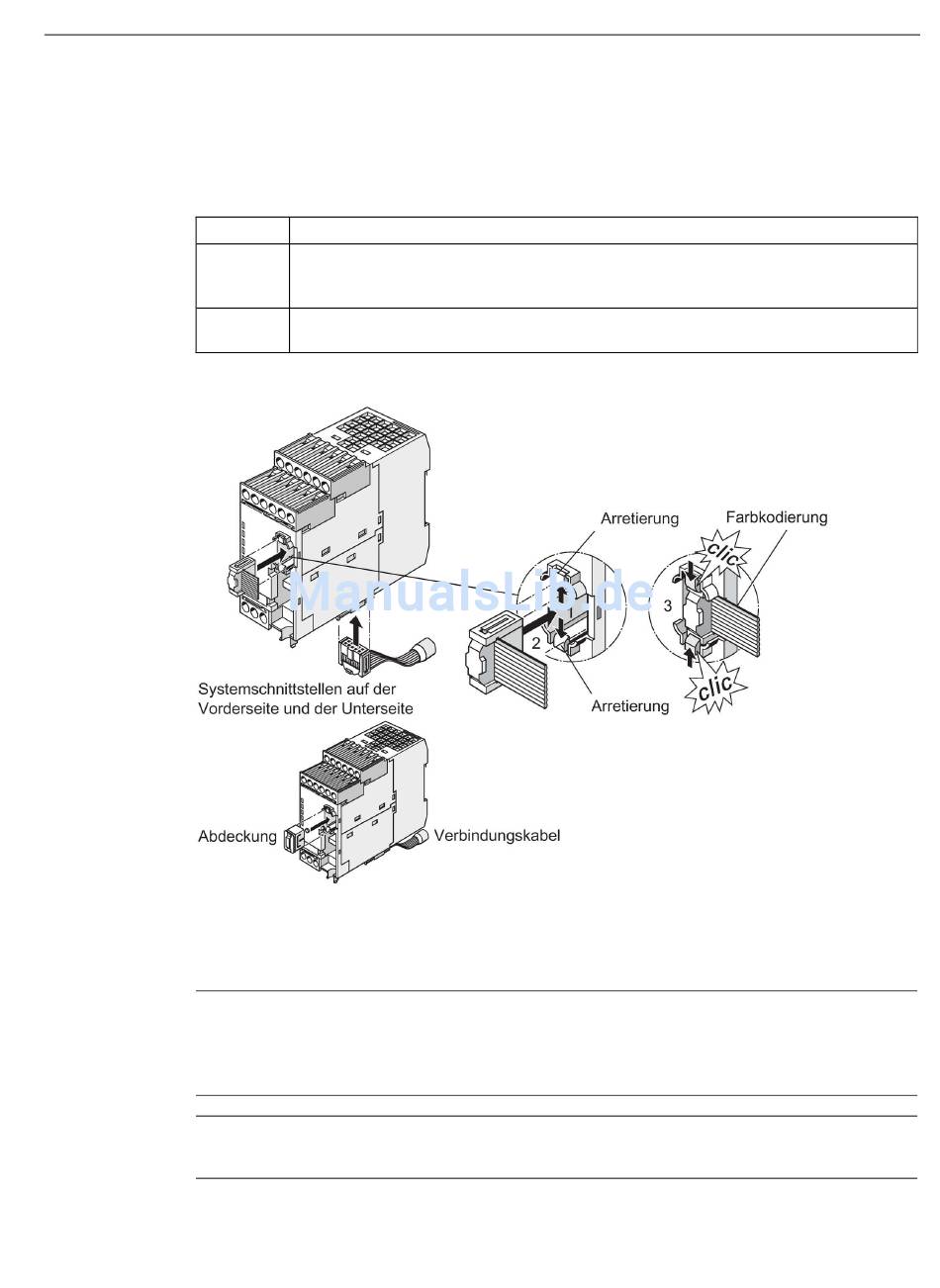

Beachten Sie die Farbkodierung beim Verbindungskabel (siehe Bild).
SIMOCODE pro PROFINET
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
Anschließen der Systemschnittstelle
Beschreibung
1 Führen Sie den Stecker möglichst gerade in den Steckerschacht. Stellen Sie sicher,
dass die Arretierungen des Steckerschachts über dem Steckergehäuse hörbar
einrasten.
2 Verschließen Sie nicht benutzte Systemschnittstellen mit der
Systemschnittstellenabdeckung.
Vorgehensweise zum Anschließen von Verbindungskabeln an den Systemschnittstellen
Montage, Verdrahtung, Schnittstellen
13.4 Systemschnittstellen
