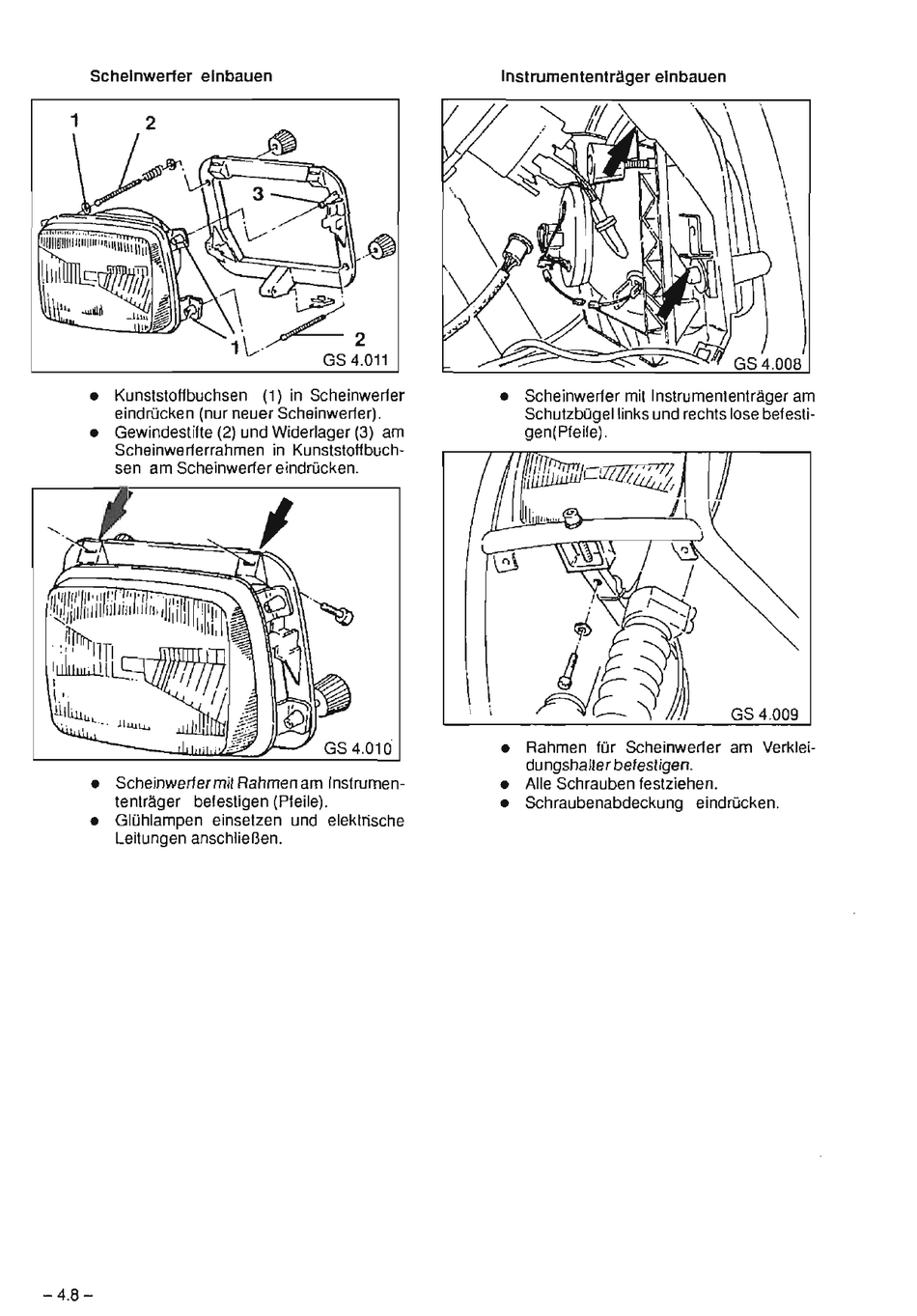

Scheinwerfer einbauen
\\
.
~ .
' \ ~2
1
v
GS 4.011
• Kunstsloffbuchsen (1) in Scheinwerfer
eindrücken (nur neuer Scheinwerfer) .
• Gewindestifte (2) und Widerlager (3) am
Scheinwerferrahmen in Kunststoffbuch-
sen am Scheinwerfer eindrücken.
• Scheinwerfer mit Rahmen am Instrumen-
tenlräger befestigen (Pfeile).
• Glühlampen einsetzen und elektrische
Leitungen anschließen.
-4.8-
Instnumententräger einbauen
• Scheinwerfer mit Instrumententräger am
Schutzbügellinks und rechts lose befesti-
gen(Pfeile).
• Rahmen für Scheinwerfer am Verklei-
dungshalter befestigen.
• Alle Schrauben festziehen.
• Schraubenabdeckung eindrücken.
