3
4
e
Achtung:
Bremsleitungen, Bremsschei-
ben und Bremsbeläge bei Ein-
bau nicht beschädigen!
Radlager vor Schmutz und
Feuchtigkeit schützen!
ABS-Sensorkabel, ABS-Sen-
sorrad und ABS-Sensor nicht
beschädigen!
L
Hinweis:
Laufrichtungspfeil auf dem
Reifen beachten.

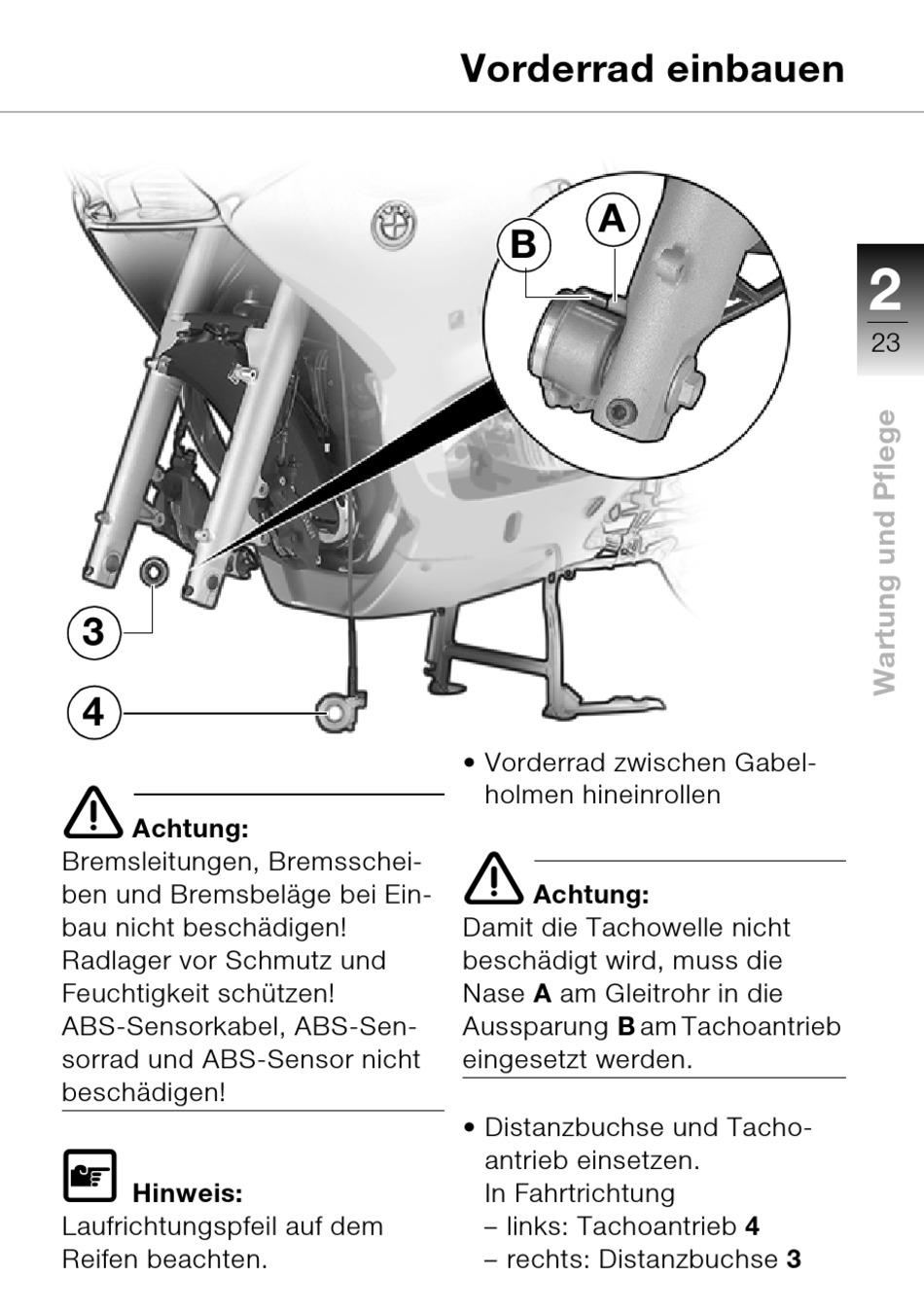

Vorderrad einbauen
A
B
• Vorderrad zwischen Gabel-
holmen hineinrollen
e
Achtung:
Damit die Tachowelle nicht
beschädigt wird, muss die
Nase A am Gleitrohr in die
Aussparung B am Tachoantrieb
eingesetzt werden.
• Distanzbuchse und Tacho-
antrieb einsetzen.
In Fahrtrichtung
– links: Tachoantrieb 4
– rechts: Distanzbuchse 3
2
23
