6
~~.
~
3
. .
~
5
4
~(q
2
~,'-
1

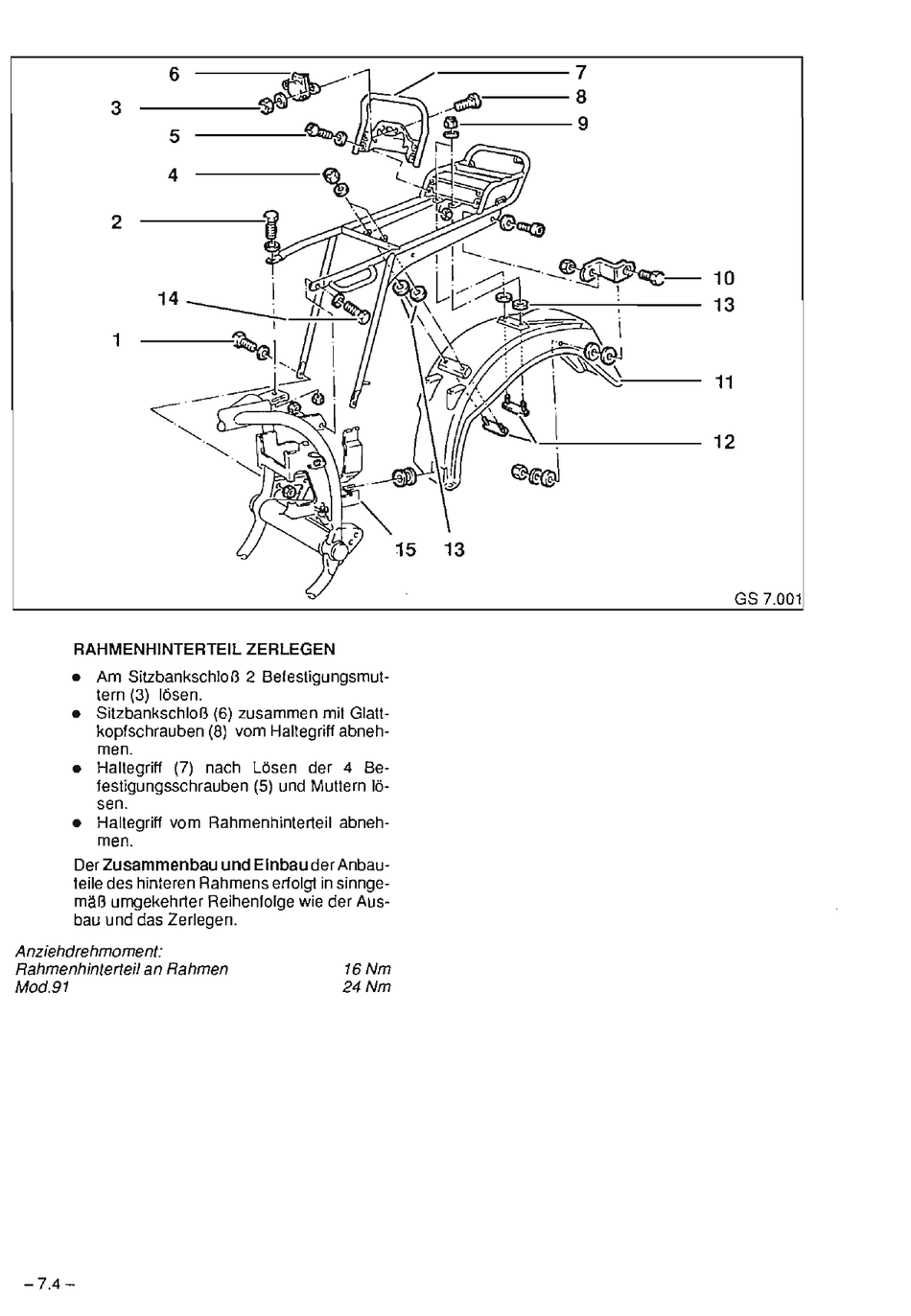

RAHMENHINTERTEIL
ZERLEGEN
•
Am Sitzbankschloß 2
Befestigungsmut-
lern (3) lösen.
•
Sitzbankschloß (6) zusammen
mit
Glatt-
kopfschrauben (8) vom Haltegriff abneh-
men.
•
Haltegriff (7) nach Lösen der 4 Be-
fesligungsschrauben (5)
und
Muttern lö-
sen.
•
Haltegriff vom Rahmenhinterteil abneh-
men.
Der Zusammenbau und EInbau
der
Anbau-
teile
des
hinteren Rahmens erfolgt in sinnge-
mäß umgekehrter Reihenfolge wie der
Aus-
bau
und das Zerlegen.
Anziehdrehmoment:
Rahmenhinterteil an Rahmen
Mod.91
-7.4-
16Nm
24
Nm
7
8
9
