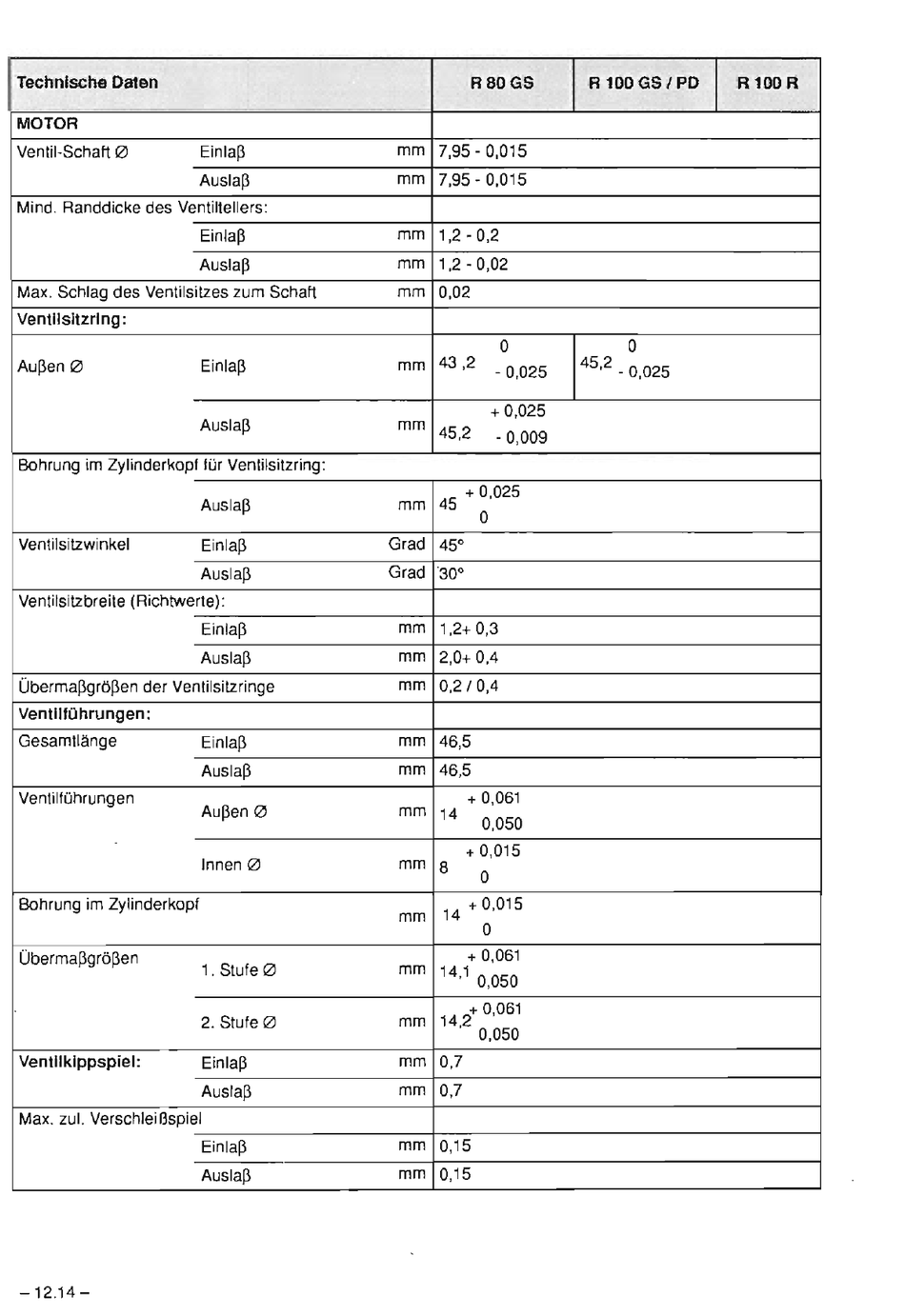

Technische Daten
RBOGS R 100 R
MOTOR
Ventil-Schaft 0 Einlaß
mm 7,95
- 0,015
Auslaß
mm
7,95 - 0,015
Mind. Randdicke des Ventiltellers:
Einlaß
mm 1,2 - 0,2
Auslaß
mm 1,2 - 0,02
Max. Schlag des Ventilsitzes zum Schaft mm 0,02
VentIlsitzring :
0
/ 45,2 _
~,025
Außen 0 Einlaß
mm 43 ,2
- 0,025
+ 0,025
Auslaß
mm
45 ,2
- 0,009
Bohrung im Zylinderkopf für Ventilsitzring :
Auslaß
mm
45 + 0,025
0
Ventilsitzwinkel
Einlaß
Grad 45
0
Auslaß
Grad .30
0
Ventilsitzbreite (Richtwerte):
Einlaß
mm 1,2+ 0,3
Auslaß
mm 2,0+ 0,4
Übermaßgrößen der Ventilsitzringe
mm 0 ,2 f 0,4
Ventllführungen:
Gesamtlänge
Einlaß
mm 46,5
Auslaß
mm 46 ,5
Ventilführungen
Außen 0
+ 0,061
mm 14
0,050
Innen 0
mm
8
+ 0,015
0
Bohrung im Zylinderkopf
mm
14 + 0,015
0
Übermaßgrößen
1. Stufe 0 mm
+ 0,061
14,1 0,050
2. Stufe 0
mm
142+ 0,061
, 0,050
Ventilkippspiel:
Einlaß
mm 0,7
Auslaß
mm 0,7
Max. zu!. Verschlei ßspiel
Einlaß
mm 0,15
Auslaß
mm 0,15
